Trong khi vận hành máy cắt laser, việc điều chỉnh tia laser và lỗ bép cắt đồng tâm có vai trò quan trọng quyết định đến độ bền bép cắt và chất lượng đường cắt, kỹ thuật viên vận hành thường gọi tắt là chỉnh tia. Ở bài viết này công ty MTA sẽ làm rõ tại sao cần phải chỉnh tia laser và hướng dẫn quý khách hàng cách đơn giản, hiệu quả để chỉnh tia laser chính xác.

1. Tại sao phải chỉnh tia laser đồng tâm khi vận hành máy cắt Laser?

Khi tia laser không đồng tâm sẽ gây ra các ảnh hưởng như sau:

- Gây cản trở năng lượng của chùm Laser đến vật liệu cắt, dẫn đến nóng bép khiến bép nhanh hỏng hoặc phá hủy bép

- Ảnh hưởng đường cắt: Khí cắt lượng khí phát ra không đều làm cho chất lượng 4 phía của đường cắt không đồng đều

- Ảnh hưởng chất lượng góc nhọn: Cắt các vật liệu có góc nhọn hoặc góc độ bé, dễ dẫn đến hiện tượng tan chảy cục bộ, không thể thực hiện việc cắt

- Đục lỗ không ổn định: Vật liệu dày sẽ có hiện tượng tan chảy cục bộ và không khống chế được thời gian đục.

2. Hướng dẫn cách chỉnh tia Laser đồng tâm của Máy cắt Laser

Trước khi chỉnh tia Laser đồng tâm, người vận hành cần thực hiện đưa tọa độ của các trục về gốc 0 hay còn gọi là set gốc tọa độ để đảm bảo độ chính xác. Các set gốc thực hiện như sau: Mở phần mềm NC ở Desktop→Ấn vào All Go Home. Xem tọa độ 0 0 0 của cáctrục X,Y Z tại khung hiển thị Mach Coor trên màn hình.

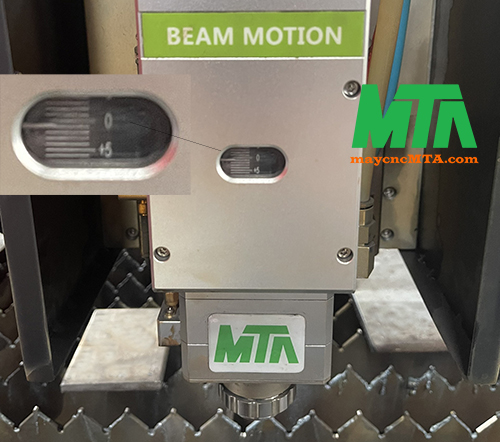

Check tọa độ 0 trên đầu cắt hiện thị như ảnh:

Nguyên lý của việc chỉnh tia laser đồng tâm là dựa vào tiêu điểm hội tụ của thấu kính. Cách điều chỉnh tiêu cự này được thực hiện bằng cách xoay 2 vị trí ốc hai bên trái phải của đầu cắt theo hướng dẫn để thay đổi tiêu cự. Cụ thể các bước thực hiện như sau:

Bước 1: Điều chỉnh công suất phát tia laser khoảng 100-300W bằng các thao tác trên bộ điều khiển như sau: Comparam -> điều chỉnh thông số mục Bust Param -> đặt 20% với nguồn 1000-1500W

Bước 2: Sử dụng băng dính có độ trong suốt cao, dán băng dính vào lỗ đầu bép

Bước 3: Nhấn Bust trên tay điều khiển -> tia laser phóng ra ngoài

Bước 4: Lấy băng dính ra, quan sát vị trí tia

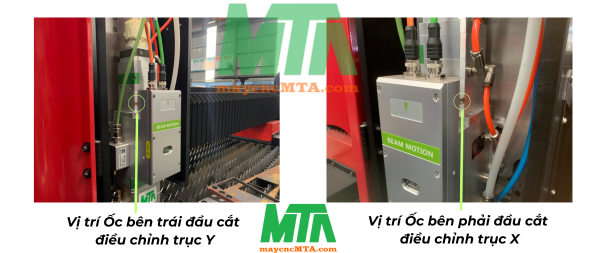

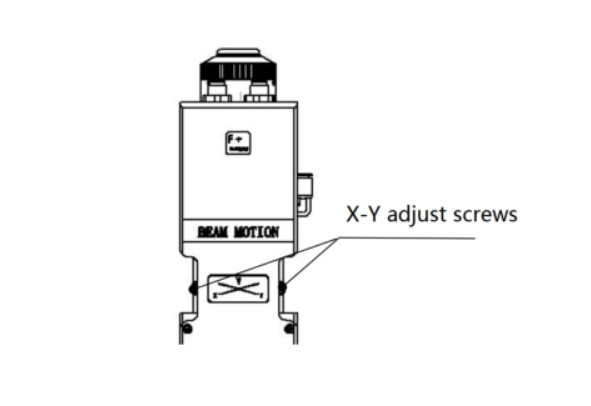

Bước 5: Dùng lục giác chỉnh ốc tại vị trí điều chỉnh thấu kính ở trên đầu cắt.Vị trí ốc ở bên phải đầu cắt điều chỉnh cho phần trục X, vị trí ốc ở phía bên trái của đầu cắt điều khiển cho phần trục Y. Quý khách hàng có thể thực hiện theo hướng dẫn như hình dưới đây:

Bước 6: Thực hiện kiểm tra lại sau khi chỉnh xong, thực hiện lặp lại từ bước 1 cho đến khi được vị trí đồng tâm

Quý khách hàng có thể tham khảo video hướng dẫn dưới đây:
