Nội dung cần được chuẩn bị trước khi lắp đặt máy cắt laser

Để chuẩn bị cho việc triển khai lắp đặt Máy cắt Laser Fiber tại xưởng của khách hàng, công ty MTA xin gửi nội dung một số công việc cần được chuẩn bị trước theo bản thống kê dưới đây:

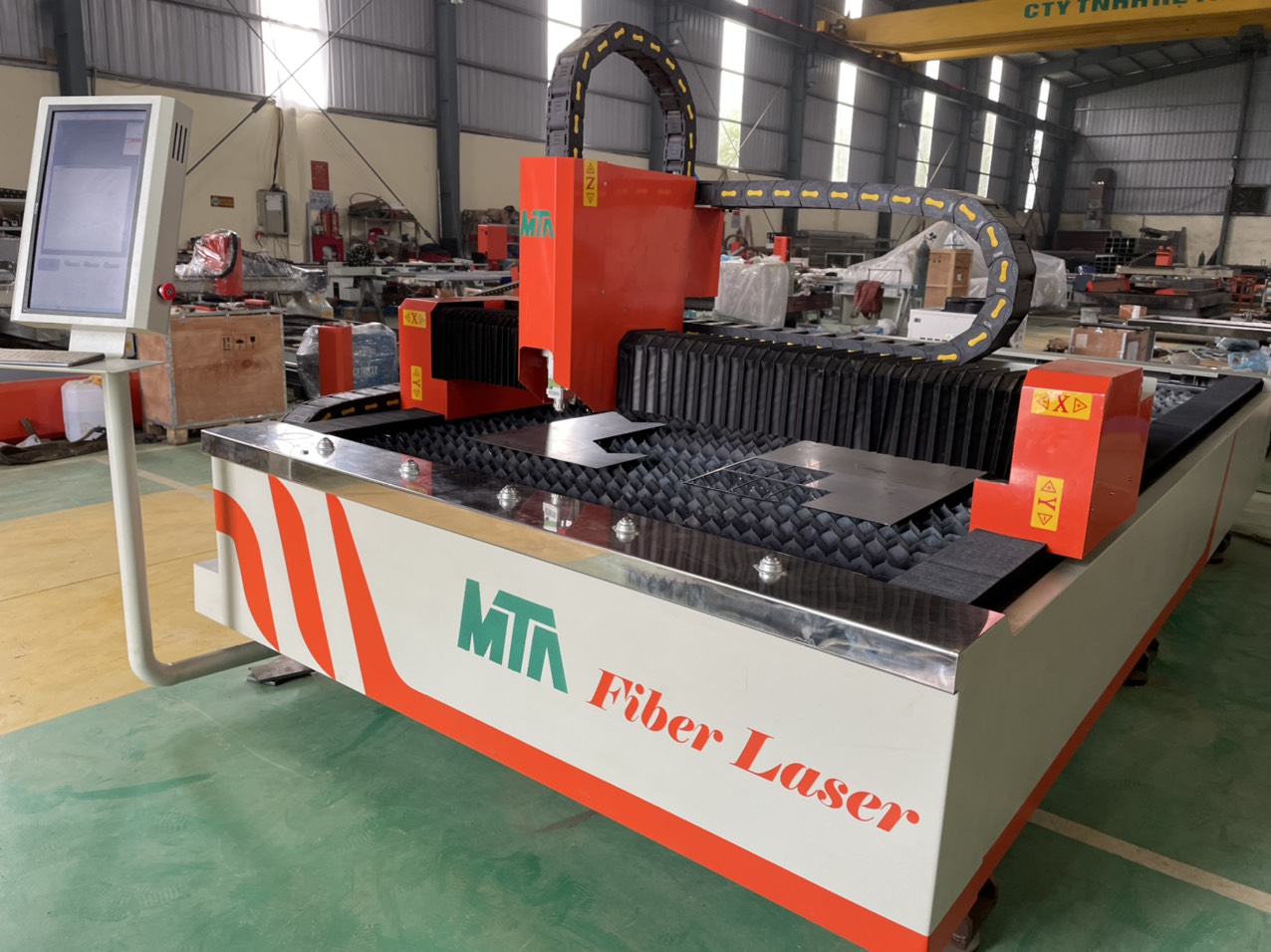

máy cắt laser fiber

Chuẩn bị mặt bằng đặt máy cắt laser (với máy MTA-Smart 1530)

- Nền chỗ lắp đặt thiết bị phải bằng phẳng và chênh lệch độ cao mặt bằng lắp đặt không được vượt quá 10mm, độ dày bê tông của bề mặt lắp đặt tổng thể không được thấp hơn 200mm. Nơi đặt máy phải trải nhựa kẻ layout và phải thông thoáng không bị ô nhiễm môi trường

- Để giữ hiệu suất hoạt động của máy được tối ưu, vui lòng đảm bảo rằng máy không chịu tác động của ngoại lực xung quanh máy. Các ngoại lực bên ngoài ảnh hưởng đến hoạt động của máy bao gồm: xe nâng hàng, xe chở hàng, v.v…

- Nên di chuyển các máy khác bên cạnh thiết bị có thể sinh ra ngoại lực tạo sự rung lắc như: máy chấn, máy đột và máy chặt, …

- Kích thước máy: 5000 * 2500 * 2000 (L * W * H)

- Layout bố trí máy được gửi kèm

- Trọng lượng máy: khoảng 04 Tấn

- Hai cạnh bên và mặt sau của máy phải cách tường bao hoặc các thiết bị khác từ 1 đến 2m

- Máy nén khí sẽ đặt tại gần nơi bố trí đặt khí Nitơ và Oxy

Chuẩn bị hệ thống khí sử dụng để cắt Laser

- Có thể sử dụng Máy nén khí với áp lực khoảng 16 bar hoặc đổi khí trực tiếp từ các nhà cung cấp khí công nghiệp

Chuẩn bị nguồn điện sử dụng cho máy cắt laser

- Nguồn điện sử dụng: nguồn điện 3 pha 380V/ 50Hz

- Chất lượng nguồn điện: Mức độ mất cân bằng 3 pha < 2,5%, điện áp dao động < 2,5%

- Nguồn điện cung cấp cho máy laser yêu cầu phải có áp tô mát tổng riêng (sử dụng loại áp tô mát tổng có dòng định mức tối thiểu 380VAC/ 100A) và hai áp tô mát có dòng định mức tối thiểu 380VAC/ 50A để chia nhánh sử dụng cho thiết bị, và được bố trí sẵn ở vị trí dự định lắp đặt máy

Chuẩn bị hệ thống tiếp đất

- Cọc đồng ∅ 20 mm, độ dài từ 1 đến 1,2m, chôn sâu 1m vào nền đất có độ ẩm ướt cao gần với nơi đặt máy

- Dây tiếp đất dùng để nối từ máy ra cọc đất có điện trở ≤ 4Ω

Chuẩn bị hệ thống van điều áp khí Oxy dùng cho máy fiber laser:

Áp suất đầu vào chịu được từ 0-250 bar

Áp suất đầu ra điều áp được từ 0-25 bar

Chuẩn bị hệ thống van điều áp khí Ni tơ:

Áp suất đầu vào chịu được từ 0-250 bar

Áp suất đầu ra điều áp được từ 0-60 bar

Chuẩn bị khí sử dụng cho máy fiber laser:

Khí Oxy và Nitơ dùng cho máy laser phải đạt độ tinh khiết là 99.99%, có thể dùng khí khô loại bình thông thường hoặc có thể dùng loại bình khí hóa lỏng cùng dàn hóa hơi

Hoặc có thể dùng không khí được làm sạch (loại khí của máy nén khí) có bình tích khí đi kèm, áp suất khí đầu ra phải đạt độ ổn định 16 Bar, đảm bảo tiêu chuẩn khí khô và sạch tinh khiết

Dầu bôi trơn hệ thống thanh trượt, đường ray:

 Dầu thủy lưc M68

Chuẩn bị Nước cất

Nước cất 2 lần 40l

Vật liệu cần cắt để chạy thử và cài đặt nhập thông số vào máy

Vật liệu inox có độ dày từ 0,5mm đến 6mm
Vật liệu thép có độ dày 0,5mm đến 12mm

Lựa chọn người sử dụng để vận hành và bảo quản thiết bị
