Các bước cắt CNC Plasma

Các bước cắt cnc plasma gồm 2 phần:

A. CÁC LƯU Ý TRƯỚC KHI VẬN HÀNH MÁY CẮT PLASMA CNC:

1. Khí nén:

- Điều chỉnh máy nén khí trong khoảng 4,5÷8,5 Bar.

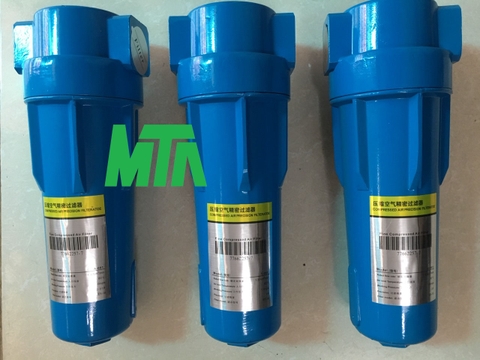

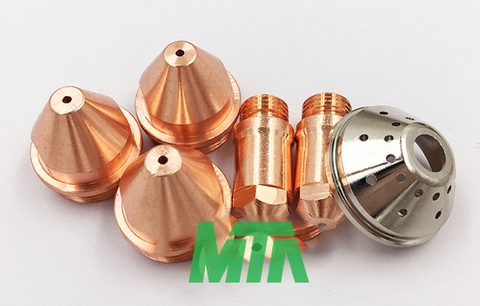

- Khí nén có lọc nước đảm bảo chế độ đánh lửa mỏ cắt ổn định và tăng tuổi thọ bép cắt.

- Kiểm tra khí nén đã cấp cho nguồn cắt.

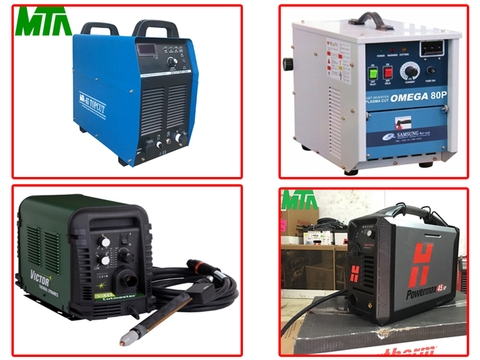

2. Nguồn cắt:

- Kiểm tra kẹp mát nguồn cắt với bàn cắt đã được kẹp chưa.

- Nguồn cắt đã được bật chưa

3. Máy cắt CNC Plasma:

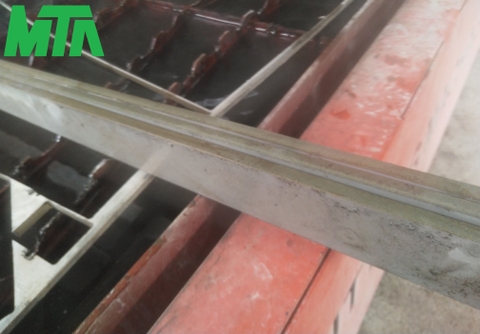

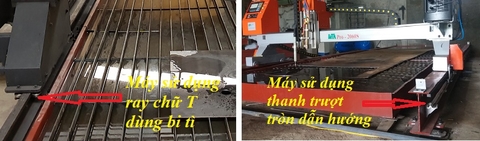

- Kiểm tra tra ray trượt dẫn hướng X, Y xem có bị vướng kẹt. Tra dầu cho hệ thống ray dẫn hướng. Thanh răng dẫn hướng 15 ngày vệ sinh và lau dầu 1 lần.

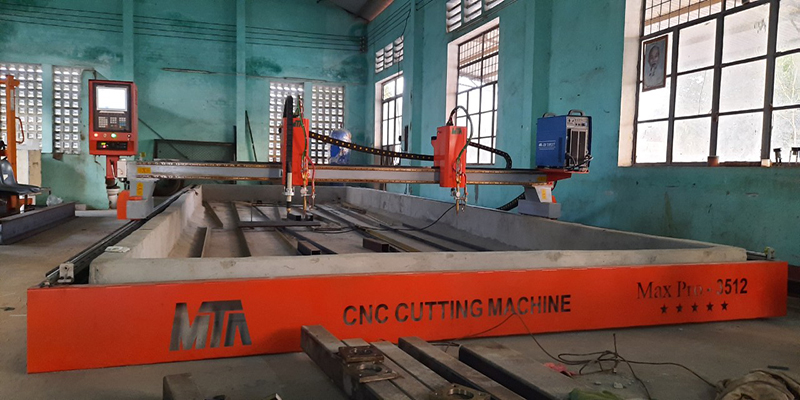

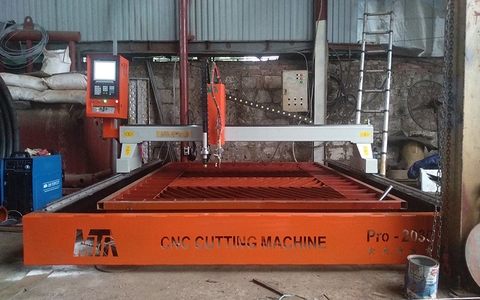

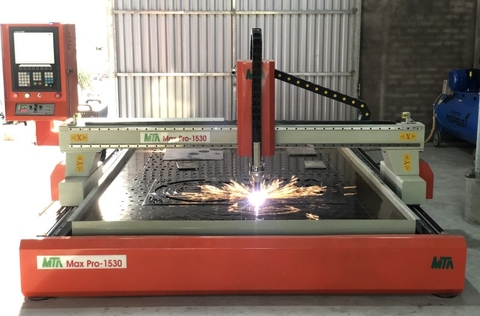

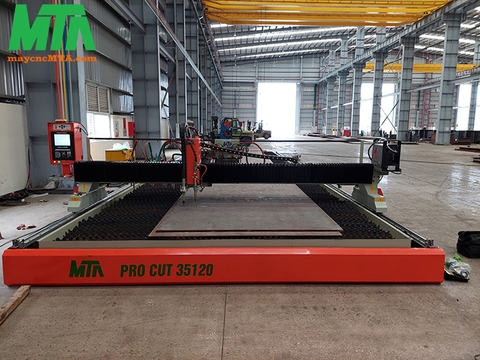

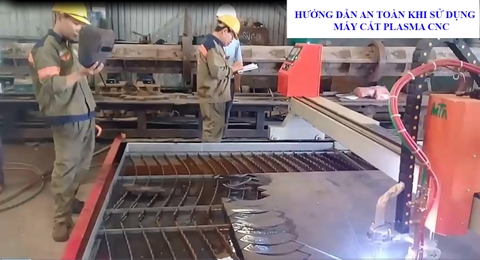

máy cnc plasma

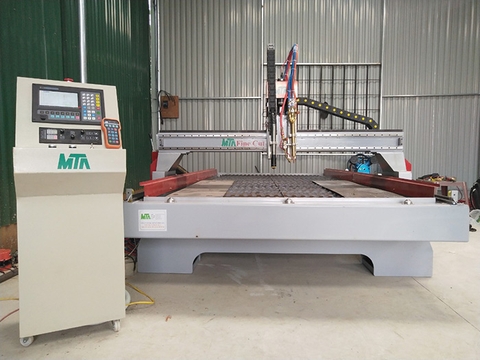

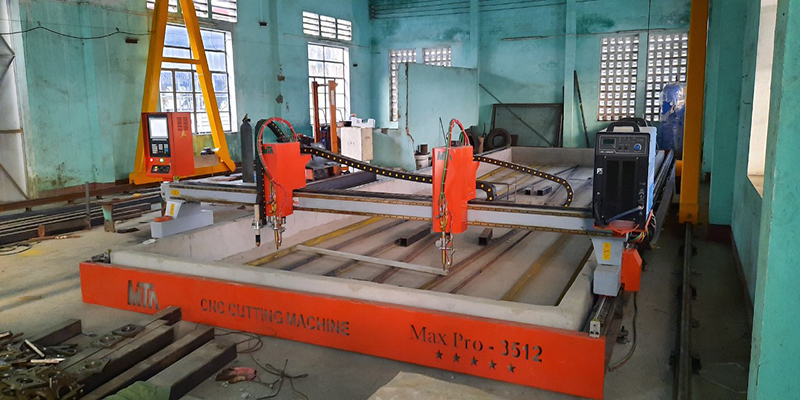

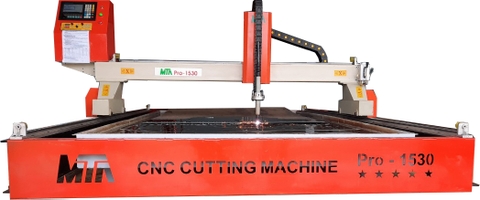

máy cắt cnc plasma

B. CÁC BƯỚC CẮT PLASMA: 3 BƯỚC

Bước 1: Lấy file cắt: Lấy 1 trong 2 cách:

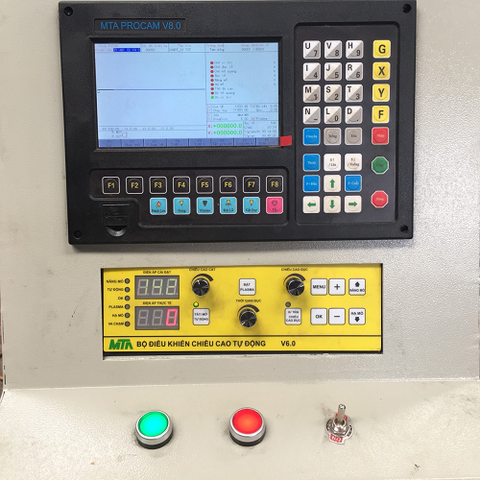

Lấy hình cắt cơ bản từ thư viện: Ấn F1→ Sử dụng phím →↑↓← để chọn hình cắt → Ấn F8→Điều chỉnh kích thước theo yêu cầu→Ấn F8.

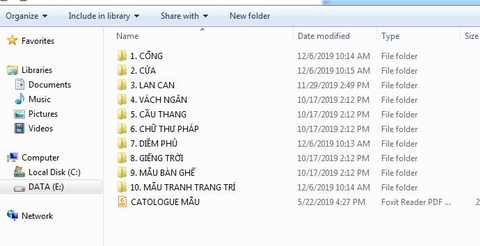

Lấy hình cắt từ USB: Ấn F2 (File) → Ấn F2 (Udick)→ Sử dụng phím ↑↓ để chọn hình cắt

→Ấn F8.

Bước 2: Điều chỉnh thông số cắt:

Chọn tốc độ cắt: Ấn X→ Nhập tốc độ cắt (tra bảng) → Ấn Enter.

Điều chỉnh thời gian đục: Vặn núm thời gian đục (tra bảng).

Kiểm tra chiều cao đục: Vặn núm chiều cao đục → ấn nút K.tra chiều cao đục để kiểm tra thông số chiều cao giưa mỏ với tấm tôn (tra bảng).

Bước 3: Căn phôi và cắt

Căn Phôi: Đưa đèn laser về cạnh dọc thứ 1 của tấm tôn → F8→F3→F2→F1→X

→ Đưa đèn laser về cạnh dọc thứ 2 của tấm tôn →Ấn Y → Enter → F8 (3 lần).

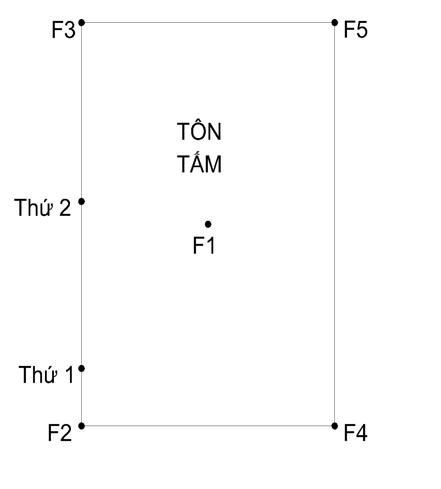

Đưa mỏ cắt về vị trí gốc máy (theo hình dưới). Sau đó ấn Star.

- Tra bảng thông số cắt Nguồn phù hợp

- Khi xoay hình hoặc lấy đối xứng hình cắt ta phải chọn lại gốc máy: Ấn F3→F1 →Hiện bảng F1 đến F5 như hình vẽ bên. Chọn vị trí nào thì đưa mỏ cắt về vị trí đó → ấn F8 (2 lần) →Sau đó mới ấn cho máy cắt. Thường ta chọn F2

Lấy đối xứng qua hình cắt trên máy CNC:

+ Ấn F3 →Ấn Y→F8(2 lần) là lấy đối xứng qua trục Y

+ Ấn F3 →Ấn X→F8(2 lần) là lấy đối xứng qua trục X
