Bài viết kỹ thuật máy hàn laser

Thông tin về máy hàn Laser từ A-Z

Máy hàn laser fiber

1. Máy hàn Laser là gì?

Máy hàn Laser là thiết bị sử dụng nguồn năng lượng laser sợi quang để hàn các vật liệu là kim loại như: sắt, thép, inox, nhôm.. Đem lại hiệu quả chất lượng hơn hẳn so với các phương pháp hàn kim loại khác. Công nghệ hàn bằng tia Laser sẽ cho tốc độ hàn nhanh, mạch hàn chính xác, sáng và sạch hơn so với hàn mig/tig.

máy hàn laser

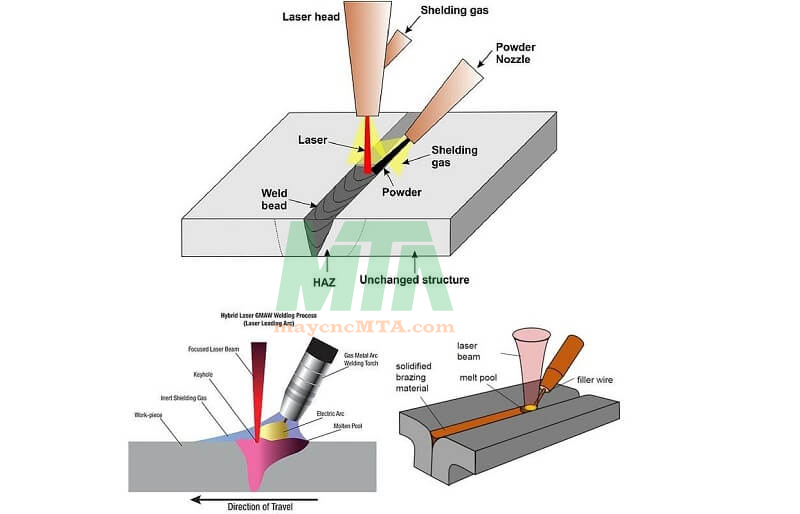

2. Nguyên lí hoạt động của máy hàn Laser

Nguyên lí hoạt động của máy hàn laser dựa trên nguyên lý sử dụng năng lượng của chùm tia sáng đơn sắc ở mật độ siêu cao. Chùm tia này có tác dụng là nóng chảy mép hàn và sau đó kết tinh, sau đó chúng ta sẽ thu được mối hàn hoàn chỉnh.

Trong quá trình hoạt động, nguồn phát sẽ tạo ra các tia laser. Đồng thời khuếch đại các tia sáng đơn sắc này và gắn kết chúng lại với nhau với độ phân kì thấp. Thông thường, một nguồn phát laser cần phải đảm bảo các bộ phận sau:

– Môi trường hoạt hóa laser bao gồm các nguyên tử, ion, các phân tử, tinh thể tạo thành hệ thống vật lý lượng tử.

– Nguồn kích động đóng vai trò giúp môi trường hoạt hóa phát xạ các photon theo hướng bất kì. Chỉ có những photon có bước sóng xác định mới được hệ thống cho qua, các photon còn lại sẽ tiếp tục bị phản xạ, hấp thụ hoặc cho tới khi có thông số phù hợp.

– Hệ thống gương cộng hưởng quang học

nguyên lí hoạt động máy hàn laser

3. Thông số kỹ thuật máy hàn laser fiber

STT Tiêu chí Thông số
1 Tên thiết bị Máy hàn laser fiber
2 Nguồn laser 1000W, 1500W, 2000W, 3000W
3 Chiều dài bước sóng 1070nm +/- 5nm
4 Chiều dài sợi cáp quang Tiêu chuẩn 10M, hỗ trợ tối đa 15M
5 Phương pháp làm việc Liên tục
6 Phạm vi tốc độ hàn 0~120mm/s
7 Máy làm mát bằng nước Bộ làm mát công nghiệp
8 Phạm vi nhiệt độ làm việc 15-35oC
9 Phạm vi độ ẩm môi trường làm việc <70% không ngưng tụ
10 Điện áp AC220V / 50Hz hoặc 380V-50Hz
11 Vật liệu áp dụng Thép, inox, đồng, nhôm,....

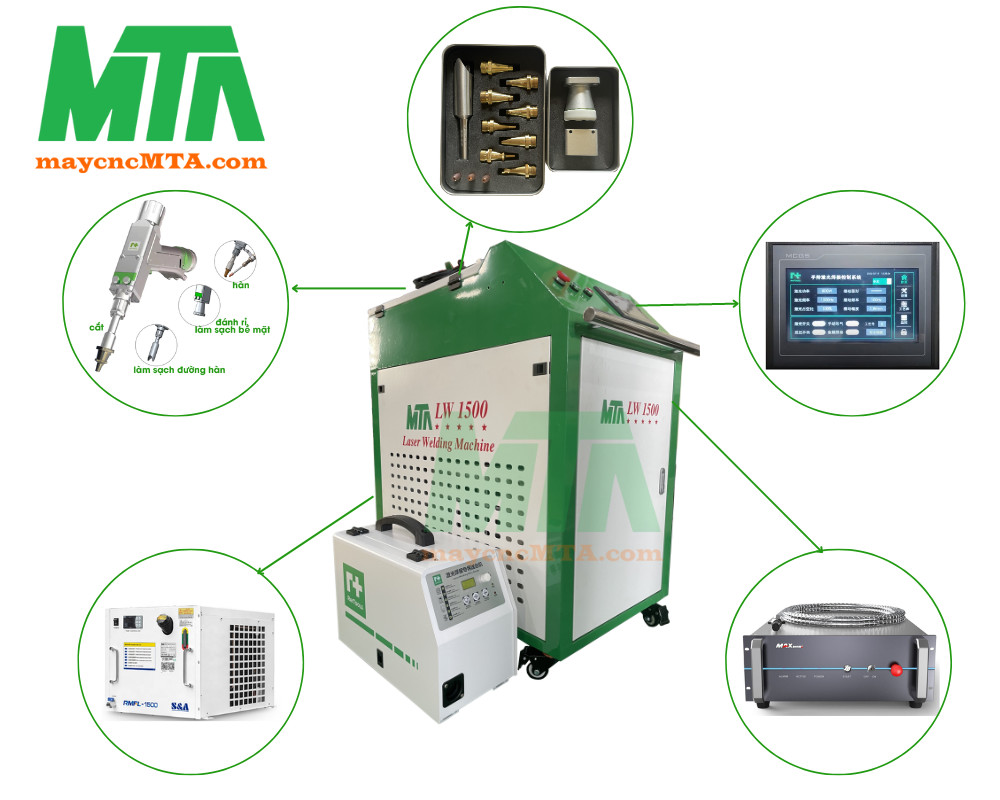

4. Thành phần cấu tạo của máy hàn Laser Fiber

  • Nguồn hàn Laser
  • Máy làm Lạnh
  • Mỏ hàn laser
  • Bộ diều khiển
  • Các phụ kiện kèm theo
  • máy hàn laser

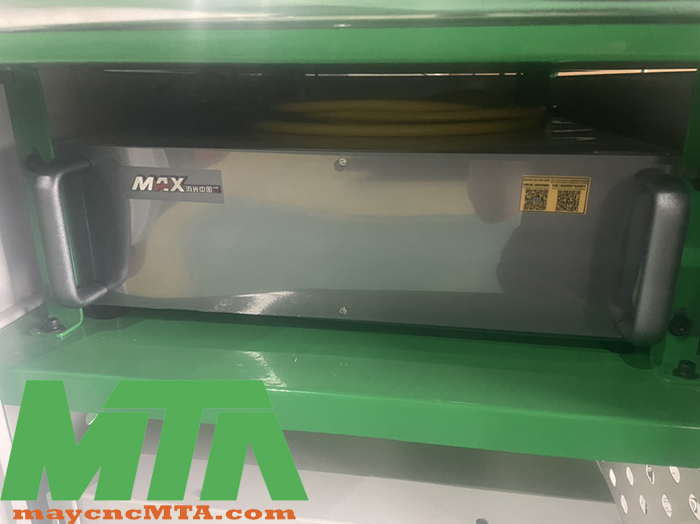

- Nguồn hàn Laser Fiber

Nguồn laser:  Đối với một máy hàn laser thì nguồn laser quyết định đến đến 80% chất lượng của máy. Vì vậy bạn nên lựa chọn các nguồn laser uy tín để đạt được năng suất tối đa nhất.

Nguồn Laser IPG (Đức) cho sự ổn định cao. Hỗ trợ nhiều cổng kết nối như: Analog, LAN, RS232.

Nguồn Laser Max: Tiêu thụ điện năng thấp. Thời gian hoạt động: 100.000 giờ. Hiệu suất chuyển đổi điện quang cao (lên đến 25-30%), chất lượng chùm tia tuyệt vời, mật độ năng lượng cao và độ tin cậy, tần số điều chế rộng.

Nguồn RayCus luôn luôn tạo được sự ổn định trong quá trình sử dụng. Tốc độ hàn và độ dày vật liệu hàn sẽ phụ thuộc vào công suất nguồn hàn laser mà bạn lựa chọn.

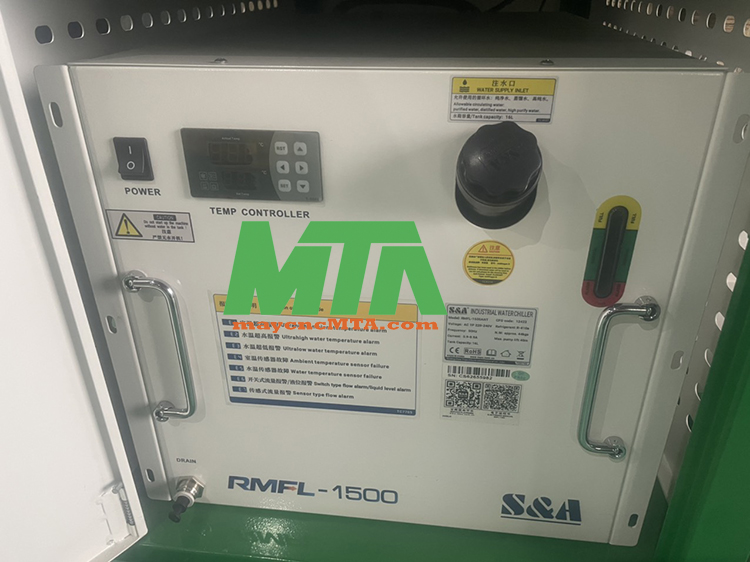

- Máy làm lạnh nước công nghiệp

Máy làm lạnh giúp giảm thiểu nhiệt độ khi máy hàn laser hoạt động liên tục. Lớp vỏ máy có khả năng chịu nhiệt giúp bảo vệ các chi tiết máy bên trong khỏi các yếu tố ngoại cảnh bên ngoài.

 Tự động điều chỉnh nhiệt độ theo từng môi trường làm việc khác nhau, không cần thay đổi các thông số cài đặt . Chế độ điều khiển kép nhiệt độ kép thông minh để đáp ứng các nhu cầu khác nhau của thiết bị laser sợi quang và quang học

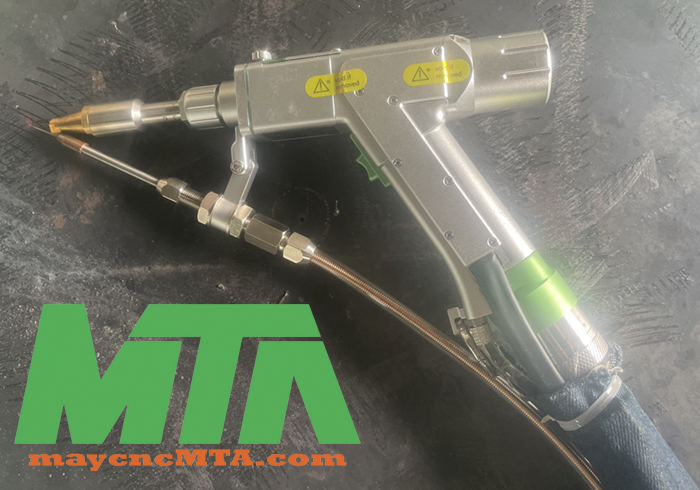

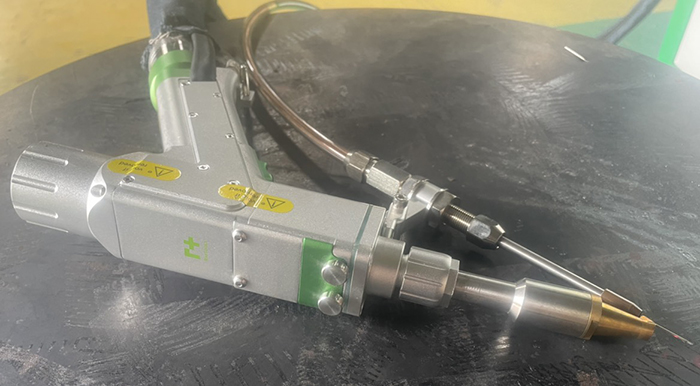

- Mỏ hàn laser

Thân mỏ hàn:  di động gọn nhẹ, thay thế dễ dàng tạo sự thoải mái cho người thợ hàn khi cầm. Có di chuyển linh hoạt với các khoảng cách xa hơn.

Kính đói chiếu: Hợp nhất chùm tia phân kì.

Gương phản xạ: Thay đổi hương đi của chùm tia sáng.

Cửa sổ bảo vệ: Giúp bảo vệ toàn bộ thân mỏ ngăn ngừa bụi xâm nhập.

Kính tiêu cự: Căn chỉnh hội tụ ánh sáng

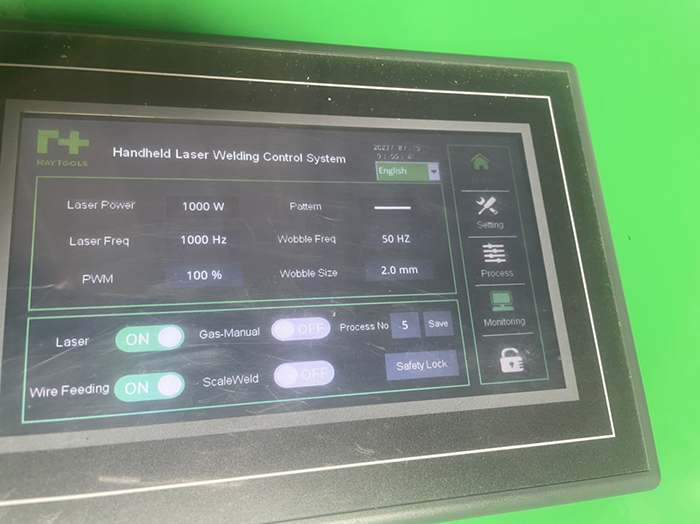

- Bộ diều khiển

Bộ điều khiển máy hàn Laser Fiber  nhiều chế độ thông minh, dùng bằng phương pháp cảm ứng, dễ sử dụng.

Bộ điều khiển giúp chỉnh sửa thông số phù hợp với từng loại vật liệu khác nhau.

- Các phụ kiện kèm theo

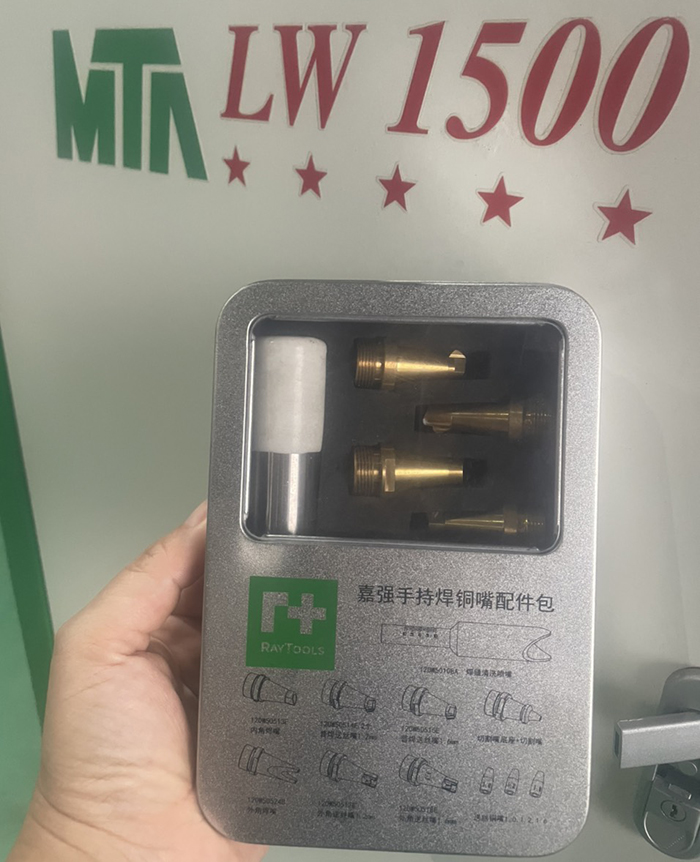

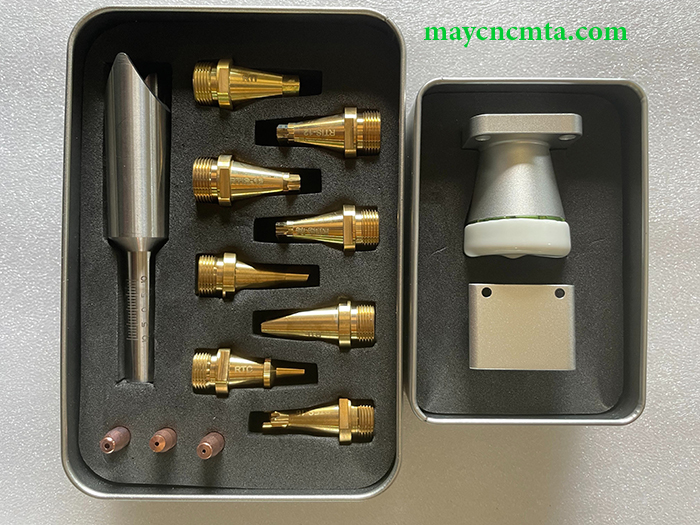

  • Bép hàn Laser.
  • Kính bảo vệ.
  • Van giảm áp.
  • Tài liệu hướng dẫn sử dụng máy

5. Ưu nhược điểm của máy hàn Laser Fiber

 * Ưu điểm cả máy hàn laser fiber

-  Tốc độ hàn nhanh hơn 2-10 lần so với tốc độ hàn truyền thống MIG/TIG

-  Hàn laser tiêu thụ ít vật liệu hơn và có tuổi thọ cao, không tốn que hàn, dây hàn. Chi phí hàn tiết kiếm đến 20% so với hàn thông thường

- Dễ dàng hoạt động Không đòi hỏi thợ tay nghề cao

-  Đường hàn mịn và đẹp, chính xác cao, kết dính tốt xử lý và tiết kiệm thời gian và chi phí, không mất công vệ sinh

- Không biến dạng, không có vết sẹo mối hàn, hàn chắc chắn. Ít cong vênh biến dạng sản phẩm do nhiệt

- Ít khói trong khi hàn và mối hàn liên kết cật liệu biến dạng nhỏ do năng lượng tập trung nên giảm thiểu được sự tổ hao năng lượng. Việc ít khói khi hàn rất thân thiện với môi trường và thiên nhiên.

- Có thể hàn ghép kết dính được vật liệu khác nhau Có thể hàn các loại kim loại mỏng, kim loại màu

- Đa dạng về vật liệu: Thép carbon, thép không gỉ, nhôm, đồng

- Thiết kế đơn gian nhưng vô cùng chắc chắn giúp máy dễ dàng tháo dỡ, lắp đặt và bảo trì

- Có thể cho phép hàn trong các điều kiện có từ trường cao

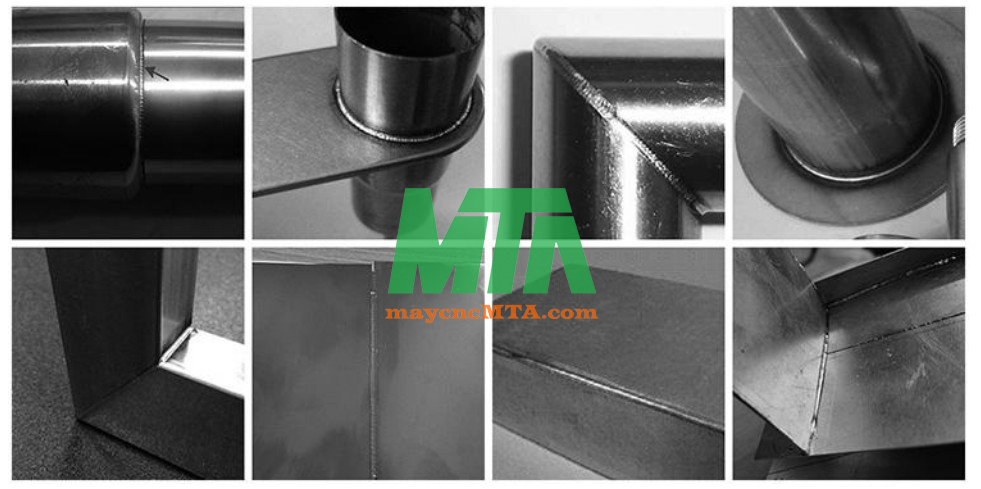

mối hàn laser

* Nhược điểm cả máy hàn laser fiber

– Giá thành và chi phí đầu tư cao.

– Tốc độ làm nguội nhanh nên các mối hàn có nguy cơ rổ khí và bị dòn.

6. Ứng dụng của máy hàn Laser Fiber

Máy hàn laser được ứng dụng nhiều trong các ngành công nghiệp và đa dạng vật liệu hàn. Máy hàn laser Là phương pháp hàn tiến ,rất có triển vọng ,ứng dụng đa dạng trong ngành công nghiệp hiện đại hóa hiện nay.

 - Được ứng dụng rộng rãi trong công nghiệp chế tạo yêu cầu chất lượng cao ,độ chính xác cao như công nghiệp vũ trụ, quân sự, y tế…

- Hàn các chi tiết phức tạp: vành bánh răng với thân bánh răng, đồ trang sức, trục bậc, thiết bị chính xác, giáp mối ống.

- Gia công cơ khí kim loại: Quảng cáo, bàn ghế, gia công tấm, tủ điện, thang máy, tủ.. với chất liệu Inox, đồng, nhôm, sắt thép

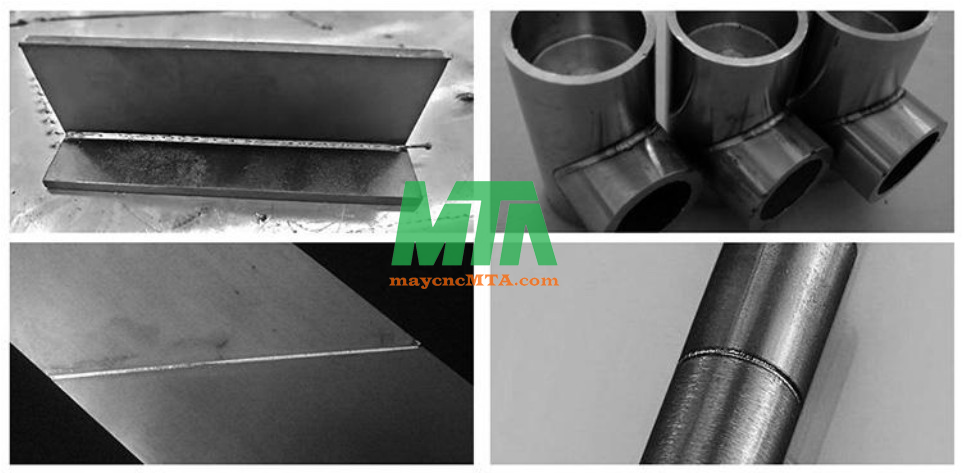

mối hàn laser

7. Lưu ý khi chọn máy hàn Laser

- Loại vật liệu cơ bản: với máy hàn laser cầm tay hiện nay, các loại vật liệu phổ biến có thể hàn được là: thép carbon (hay còn gọi là thép đen), thép không gỉ (hay còn gọi là Inox) và nhôm và hợp kim nhôm

- Chiều dày vật liệu. Khi đầu tư máy hàn Laser ta cần xác định được chiều dày phôi cần hàn để xác định công suất nguồn cắt phù hợp với nhu cầu hàn.

Ví dụ: Với máy hàn laser có công suất 1KW  sẽ phù hợp để hàn Thép carbon và thép không gỉ có chiều dày từ 0.2 đến 2mm, và từ 0.2 đến 1mm đối với vật liệu nhôm. Còn máy hàn có công suất 1.5KW thì hàn được chiều dày lớn hơn. Từ 0.2 đến 5mm với thép carbon và thép không gỉ, và tối đa 3mm với vật liệu nhôm và hợp kim nhôm.

- Dạng liên kết:

+ Dạng liên kết giáp mối (nối tấm)

+ Dạng hàn chồng

+ Dạng hàn góc (góc trong hoặc góc ngoài)

+ Dạng chữ T

+ Hay dạng hàn điểm

Và mối hàn khi hàn Laser cho tính thẩm mỹ cao, độ ngấu sâu, biến dạng nhiệt thấp, kích thước mối hàn lớn nhất có thể đạt được là 2mm.

- Vấn đề lưu ý tiếp theo không thể thiếu khi xem xét đó là hiệu quả kinh tế. Với tốc độ hàn cao gấp 5-10 lần so với hàn TIG, không yêu cầu trình độ tay, hàn laser thực sự đem lại hiệu quả kinh tế cao trong hàn tấm mỏng.

- Chọn nhà cung cấp : Hiện nay trên thị trường có rất nhiều nhà cung cấp chính vì vậy quý khách cần tìm hiểu kỹ nhà cung cấp uy tín để hợp tác. Các bạn hãy cân nhắc và lựa chọn những nhà cung cấp uy tín để cùng đồng hành với doanh nghiệp của mình.

Có 7 lý do các bạn nên lựa chọn máy hàn Laser do MTA cung cấp:

1. Đội ngũ chúng tôi sẽ cùng khách hàng phân tích hiệu quả kinh tế trước khi đầu tư thiết bị, giúp khách hàng đưa ra quyết định đúng đắn hơn.

 2. Máy hàn Laser có những tính năng vượt trội như: dịch chỉnh tâm tia laser. Tùy chọn 6 dạng tia laser sao cho phù hợp với các yêu cầu khác nhau: dạng điểm, dạng đường, tròn đơn, tròn kép, tam giác đơn, tam giác kép.

3. Khả năng cung ứng hàng hóa nhanh

4. Đội ngũ kỹ thuật có trình độ chuyên môn cao, luôn sẵn sàng phục vụ khách hàng

5.Có chi nhánh ở hai miền Bắc Nam giúp khách hàng dễ dàng mua thiết bị và các phụ kiện thay thế

6. Đa dạng hệ sinh thái sản phẩm cơ khí, sẽ cung cấp cho khách hàng những giải pháp tổng thể 1 cách đồng bộ và phù hợp với khách hàng
