Hướng dẫn bảo trì Máy Hàn Laser Fiber

Hướng dẫn bảo dưỡng đầu hàn, ống kính và thấu kính hội tụ của máy hàn laser:

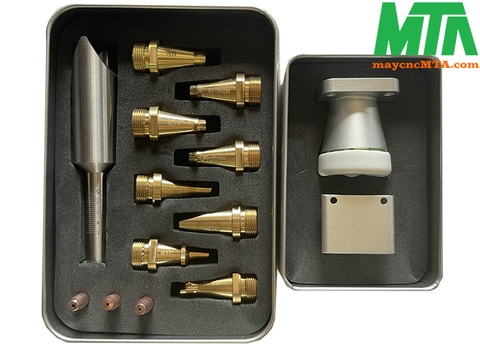

1. Vệ sinh và bảo dưỡng đầu hàn
Khi đầu hàn bắt đầu hoạt động, một lớp tro đen bám vào vòi phun bằng đồng. Đây là tia lửa phụt ra sau khi kim loại được nung nóng, sau đó gắn vào vòi phun.Một số bụi trong không khí. Sau khi sử dụng, lau nhẹ đầu phun bằng khăn sạch, sau đó lau sạch bụi trên vật hàn đầu; trong một môi trường tương đối sạch sẽ, hãy kéo ngăn kéo ra và kiểm tra xem ống kính bảo vệ sạch sẽ. Khi không sử dụng đầu hàn, hãy cắm đầu phun bằng đồng có băng hoặc nắp cao su để ngăn bụi xâm nhập vào ống kính. Nếu bạn rút đầu nối sợi quang ra, hãy chặn ngay lỗ của đầu nối đầu vào sợi quang (QBH) có nắp che bụi để ngăn bụi xâm nhập vào đầu nối sợi quang.
2. Làm sạch ống kính
Ống kính bảo vệ ở phía trước của đầu mỏ hàn có tác dụng bảo vệ thấu kính hội tụ. Khi bụi bẩn bám vào ống kính bảo vệ, ống kính sẽ bị hỏng. Do đó, ống kính cầnđược được bảo trì thường xuyên. Nên kiểm tra trước mỗi lần sử dụng:
Dụng cụ làm sạch ống kính: Găng tay chống bụi hoặc bao ngón tay, tăm bông polyester, ethanol tuyệt đối, Bóng thổi khí bằng cao su (khí nén sạch), v.v…
Phương pháp làm sạch ống kính và những vấn đề cần chú ý:
Bước 1: Đeo bao ngón tay vào ngón cái và ngón trỏ của bàn tay trái;
Bước 2: Phun etanol lên tăm bông polyester;
Bước 3:  Tháo và lắp ống kính:

Quá trình phải được thực hiện phải sạch sẽ, không có quạt thổi vào và chống bụi phải đeo găng tay hoặc bao ngón tay khi tháo và lắp ống kính.

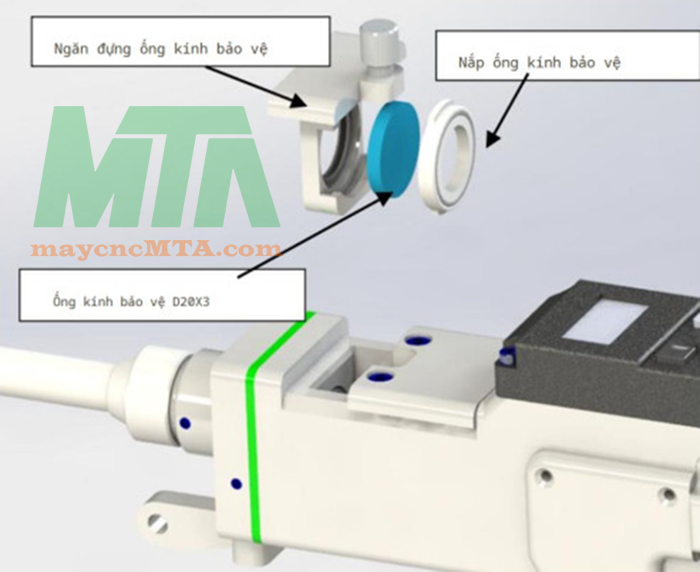

Tháo và lắp ống kính bảo vệ như hình bên dưới: Ống kính bảo vệ là bộ phận dễ bị xước, hỏng và cần được thay thế sau khi bị hư hỏng:
- Nới lỏng các vít khóa, kẹp chặt cả hai mặt của ngăn chứa ống kính kiểu ngăn kéo và từ từ kéo ống kính bảo vệ ra ngăn kéo;
-  Xoay nắp ống kính bảo vệ 90° để tháo ống kính bảo vệ đậy nắp; Lấy nó ra khỏi ống kính phía trên;
-  Làm sạch ống kính, ngăn đựng ống kính bảo vệ và vòng đệm. Nếu vòng đệm bị hỏng, thay thế nó bằng một cái mới;
-  Lắp đặt ống kính đã được làm sạch (hoặc thay thế) với ống kính bảo vệ trong ngăn kéo;
-  Lắp lại nắp ống kính bảo vệ;
- Lắp lại giá đỡ ống kính bảo vệ vào đầu hàn, và siết chặt vít khóa.
Bước 4: Nhẹ nhàng cầm cạnh bên của ống kính bằng ngón tay cái và ngón trỏ của tay trái. (Lưu ý ngón tay không được chạm vào bề mặt thấu kính để tránh để lại dấu vết);Đức ống kính về hướng trước cả hai mắt, giữ tăm bông polyester trong tay phải, nhẹ nhàng lau ống kính từ dưới lên trên hoặc từ trái sang phải trong một hướng (không lau qua lại để tránh ô nhiễm thứ cấp cho ống kính) và sử dụng bóng thổi khí bằng cao su thổi bề mặt của ống kính. Nên làm sạch cả hai mặt. Sau khi làm sạch, xác nhận lại rằng không có dư lượng của những thứ sau: Chất tẩy rửa, bụi trôi nổi và
tạp chất.

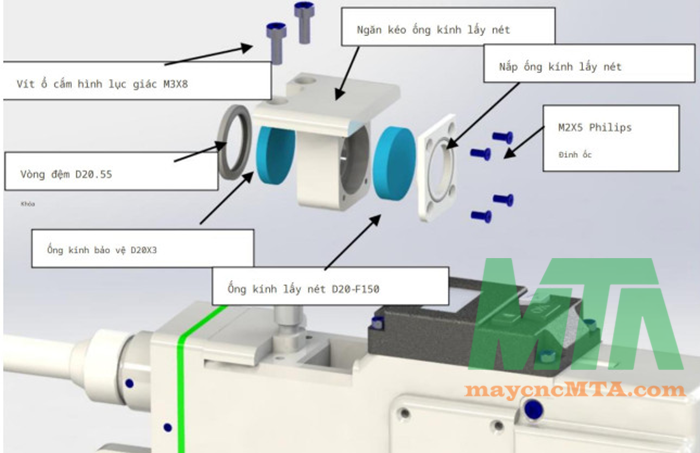

Bước 5. Tháo và lắp thấu kính hội tụ

- Nới lỏng hai vít ổ cắm hình lục giác M3x8, kẹp cả hai các mặt của ngăn chứa thấu kính kiểu ngăn kéo và từ từ kéo thấu kính lấy nét ra ngăn kéo;
- Tháo thấu kính lấy nét: Sử dụng tô vít nhỏ để nới lỏng bốn M2X5. Vít Phillips, tháo nắp ống kính lấy nét; tháo ống kính lấy nét D20-F150
- Tháo ống kính bảo vệ: Cẩn thận tháo vòng đệm D20.55, và lấy ống kính bảo vệ D20X3 ra. Lắp thấu kính đã được làm sạch (hoặc thay thế) vào ngăn chứa thấu kính tiêu điểm. Lắp lại nắp thấu kính lấy nét và vòng đệm D20.55.
- Lắp lại ngăn chứa thấu kính hội tụ vào mỏ hàn và vặn chặt vít khóa.
