Máy Cắt Laser Fiber cắt tấm và ống MTA-PT1530

Liên Hệ Còn hàng

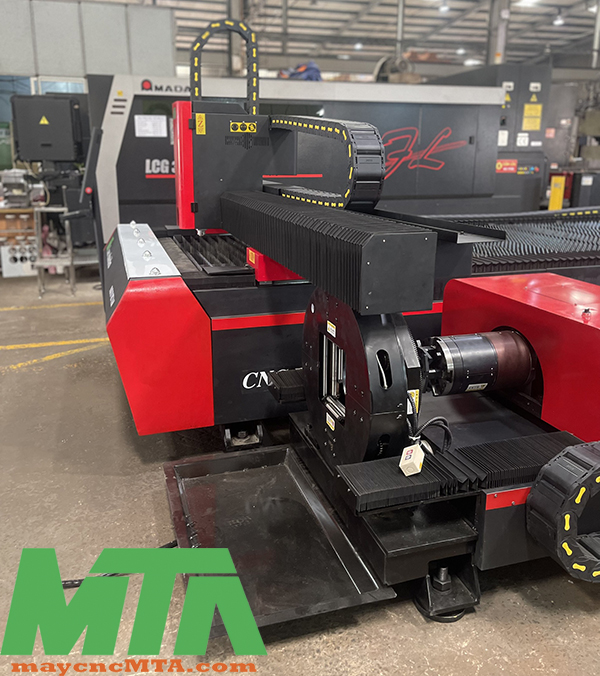

Máy Laser Fiber cắt tấm và ống

Máy Cắt Laser Fiber cắt kim loại tấm và ống MTA-PT1530 có 2 chức năng: vừa cắt kim loại tấm, vừa cắt kim loại ống

Máy có thiết kế công nghiệp hoàn hảo: khung máy nặng đảm bảo máy hoạt động ổn định, dầm ngang trục X nhẹ giúp máy hoạt động nhanh hơn. Hệ thống điều khiển, hệ thống điện chất lượng cao đảm bảo máy hoạt động chính xác, hiệu quả

- Máy có thể cắt ống kim loại vuông, tròn, chữ nhật, U, V, I, Elip và các hình dạng ống khác với các chi tiết đồ họa phức tạp. Đường kính ống tròn từ 20 mm đến 200mm,  Đường kính ống vuông từ 20x20mm đến 140x140mm

- Máy có kết cấu khung bàn và tấm rời nhau. Chức năng cắt tấm và ống không thể tiến hành song song đồng thời, cùng một thời gian chỉ có thể cắt tấm hoặc ống

- Máy có hệ thống kẹp ống khí nén, có con lăn đỡ ống nên dễ dàng di chuyển ống

- Mỗi trục quay của kẹp là một động cơ servo, 2 đầu trục quay hoạt động đồng bộ

máy cắt cnc laser fiber



Máy Cắt Laser Fiber cắt kim loại tấm và ống MTA-PT1530 có thông số kỹ thuật

Model MTA-PT1530

Khu vực làm việc: 3m x 1.5m
Công suất nguồn laser: 1000W / 1500W / 2000W/ 3300W/ 4000W (khách hàng tùy chọn)
Độ chính xác vị trí trục X/Y: 0.03mm

Độ chính xác lặp lại vị trí trục X/Y 0.02mm

Chiều dài ống có thể cắt: 3m, 6m

Kẹp ống: Tự động

Kích thước của ống có thể cắt: Ống tròn Từ Φ20 - Φ230mm, ống vuông: từ 20x20mm đến 160x160mm

Gia tốc: 1.5G

Tốc độ di chuyển tối đa: 140m/phút

Động cơ servo YASKAWA Nhật Bản

Thanh trượt vuông, con trượt vuông của Hiwin Đài Loan

Thanh răng, bánh răng của YYC Đài Loan

Kích thước của máy: 8400x3300x2000mm

Trọng lượng máy: khoảng 7000kg

Nguồn điện sử dụng: 380V, 50Hz (nguồn điện Việt Nam)



Video chạy máy



Máy Cắt Laser Fiber



giá máy laser fiber

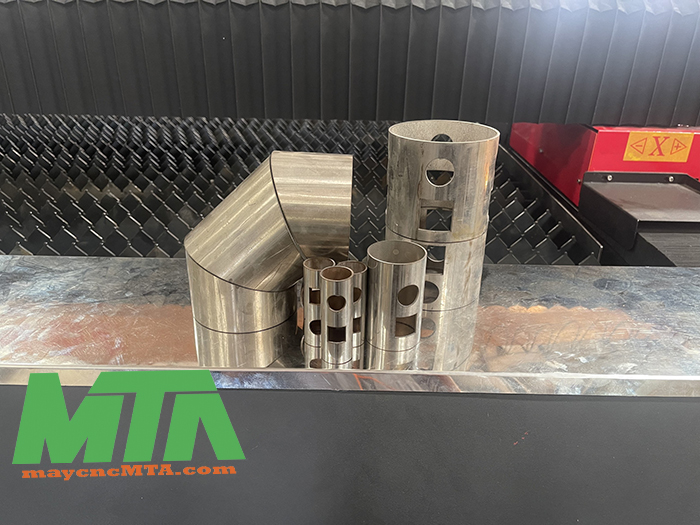

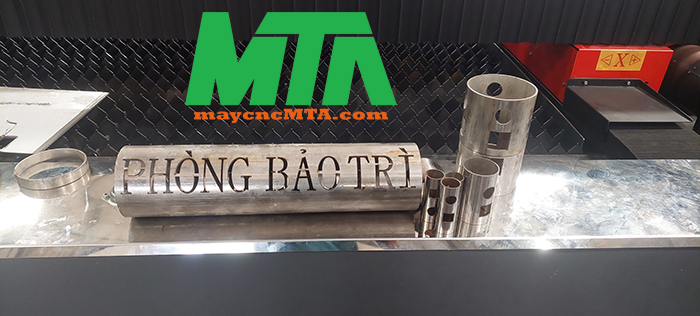

Sản phẩm cắt từ các mẫu kim loại khác nhau bằng máy cắt laser fiber MTA-PT1530

Máy Cắt Laser Fiber cắt kim loại tấm và ống



Các đặc điểm nổi bật của Máy Laser Fiber cắt kim loại tấm và ống MTA-PT1530:

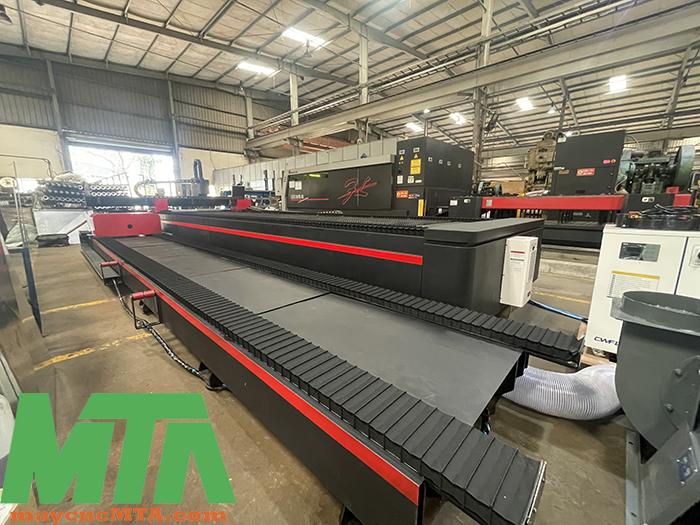

1. Khung máy

- Khung máy được đúc thép nguyên khối (khác với khung máy được hàn), nên có độ cứng cao, chịu được độ nén cao, hấp thụ sốc mạnh, chống mài mòn. Khung thép đúc ít bị biến dạng bởi nhiệt độ, khẽ hở của các thành phần nhỏ nên độ chính xác của máy có thể duy trì trong thời gian dài và không bị biến dạng trong vòng đời.

Sau đó khung máy được ủ nhiệt  trên 600 độ C để khử ứng suất kim loại và phay trên máy phay công nghiệp CNC khổ lớn nên đảm bảo độ chắc chắn, chống biến dạng nhiệt và đảm bảo độ chính xác song song tuyệt đối giữa các trục của máy

- Khung máy được chia thành nhiều khoang độc lập để tăng hiệu quả hút khói. Khi máy đang cắt ở khoang nào thì chỉ có khoang đó mở ra, các khoang khác đều đóng lại nên vẫn hút sạch khói mà không cần quạt hút quá lớn gây tiếng ồn

cấu tạo máy cắt laser fiber



khung máy cắt laser fiber

Khung máy được đúc thép nguyên khối



2. Dầm ngang trục X:

Làm bằng nhôm đúc (loại nhôm tương tự như cánh máy bay), sau đó được phay phẳng trên máy phay công nghiệp (không phải làm bằng nhôm định hình),  giúp cho trục X có trọng lượng nhẹ, nhưng cứng, dẻo dai chịu được áp lực lớn, phù hợp cho việc di chuyển tốc độ cao, cắt các hình đồ họa khác nhau nhưng đảm bảo độ chính xác cao của máy Laser Fiber.

trục X máy laser fiber

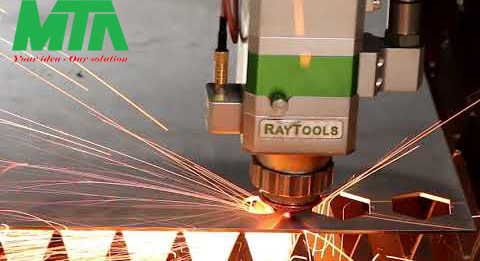

3. Mỏ cắt laser chỉnh tiêu cự tự động (Đầu Laser tự động lấy nét)

- Mỏ cắt laser chỉnh tiêu cự tự động được điều khiển bởi hệ thống điều khiển. Đầu laser sẽ được điều chỉnh tự động trong quá trình cắt để đạt được hiệu quả cắt tốt nhất cho các tấm kim loại có độ dày khác nhau. Người sử dụng máy không cần thực hiện quy trình bằng tay, giúp tránh được các lỗi do vận hành thủ công.

- Áp dụng công nghệ hiện đại giúp thời gian đục thủng phôi ngắn, tiết kiệm được 90% thời gian đục lỗ thông thường.

- Mỏ cắt laser chỉnh tiêu cự tự động của máy cắt laser fiber MTA được cải tiến mới nhất nên chất lượng cắt không bị ảnh hưởng bởi chất lượng vật liệu, đạt được chất lượng cắt hoàn hảo, tiết kiệm được phôi cắt, tiết kiệm được chi phí. Khi thay thế phôi có vật liệu khác nhau và có độ dày khác nhau, đầu laser tự động lấy nét có thể đọc các thông số lưu trữ sẵn trên hệ thống

- Mỏ cắt laser chỉnh tiêu cự tự động tăng chiều dài tiêu cự cắt khi mồi lỗ, thiết lập độ dài tiêu cự khác nhau khi mồi lỗ so với cắt thông thường nên tăng độ chính xác khi cắt. Cấu trúc làm mát bằng nước tích hợp kép có thể đảm bảo nhiệt độ không đổi của ống kính, tránh ống kính quá nóng và kéo dài tuổi thọ của ống kính.



Mỏ cắt laser chỉnh tiêu cự tự động

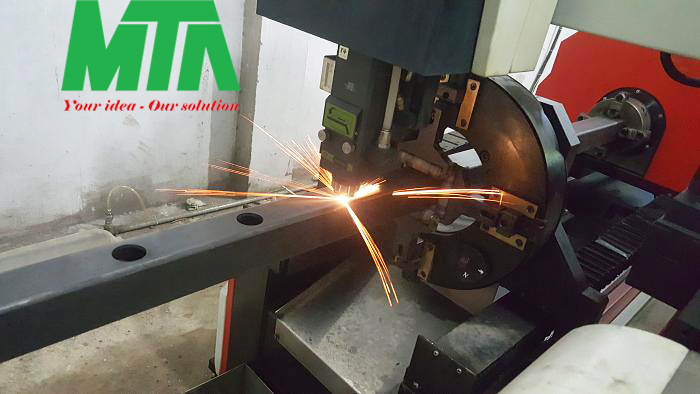

4. Mâm cặp tự định tâm của trục cắt ống

Mâm cặp điện tự động, ổ đĩa động cơ DC, kẹp clamping rất nhạy, có thể điều chỉnh nhanh và ổn định, phạm vi kẹp rộng hơn và lực kẹp lớn hơn. Kích thước mâm cặp nhỏ hơn, quán tính quay thấp, tuổi thọ cao và chính xác



5. Nguồn Laser

- Nguồn laser tiêu thụ năng lượng thấp giúp tiết kiện năng lượng và bảo vệ môi trường

- Tỷ lệ chuyển đổi quang điện lên tới 25-30%

- Tiêu thụ điện năng thấp, chỉ bằng khoảng 20% ​​-30% laser CO2 truyền thống

- Tuổi thọ trên 100.000 giờ

- Khách hàng gần như không mất chi phí khi bảo dưỡng nguồn



6. Hệ thống quang học:

- Truyền sợi quang, không cần điều chỉnh gương phản xạ, đường dẫn quang học và nguồn laser
- Tia laser sẽ cố định và tập trung bởi một gương hội tụ vào bề mặt vật liệu cắt



7. Máy sử dụng động cơ Servo Yaskawa của Nhật Bản

- Máy cắt Laser fiber MTA-PT1530 sử dụng động cơ servo Nhật Bản đảm bảo khả năng định vị cực kỳ chính xác. Động cơ này có thể tăng tốc nhanh chóng và phương pháp điều khiển vòng kín làm cho máy hoạt động trơn tru và vẫn chính xác

- Động cơ servo theo trục X: 1 bộ, trục Y: 2 bộ, trục Z: 1 bộ
- Độ chính xác của vị trí: ≤ ± 0,03mm



8. Máy sử dụng hệ thống thanh trượt và thanh răng của Đài Loan

- Nó có khả năng chịu lực cao, hoạt động mượt mà, trơn tru, tốc độ di chuyển nhanh và độ chính xác vị trí cao.

- Hệ thống ray trượt và thanh răng này hầu như không cần bảo trì vì máy có hệ thống bơm dầu bôi trơn tự động. Tuổi thọ của hệ thống này cao và rất dễ thay thế khi cần thay.



9. Hệ thống làm mắt bằng nước

Khi nhiệt độ nước cao hơn nhiệt độ quy định, Hệ thống làm  mát bằng nước sẽ tự động làm lạnh, khi nhiệt độ nước dưới nhiệt độ quy định, nó sẽ tự động dừng lại



10. Máy thổi ly tâm

Quạt ly tâm có độ ồn thấp, nó có thể làm giảm ô nhiễm bụi kim loại trong nhà xưởng, đảm bảo sức khỏe của người vận hành



11. Phần mềm Cypcut

- Hỗ trợ Auto, CAD, Corel...

- Phần mềm cắt chuyên nghiệp hỗ trợ đường cắt ở DXF, PLT và các định dạng đồ họa khác
- Có khả năng thiết lập các tham số cắt trong các lớp khác nhau
- Kết hợp các đường nối để đảm bảo mối nối tự động của các nút đường cong
- Làm mịn đường gấp để có được vết cắt mịn
- Tối ưu hóa ngay sau khi hoàn thành thiết kế đồ họa và do đó cải thiện năng suất
- Hệ thống có chức năng bù mạch cắt chuyên nghiệp nên đường cắt chính xác





Máy Cắt Laser Fiber MTA-PT1530 có các chức năng:

- Máy có chức năng báo động khi áp suất khí thấp, kịp thời thay thế khí, đảm bảo hiệu quả cắt

- Máy có bình bơm dầu tự động sẽ tự động bôi trơn cho hệ thống ray trượt, con trượt đảm bảo hệ thống cơ khí hoạt động trơn tru, tuổi thọ được lâu dài

- Máy có hệ thống thu bụi tự động

- Máy có chức năng điều tiết áp suất khí tự động

- Màn hình hiển thị: 19 inch

- Máy có bộ điều khiển từ xa không dây thuận tiện và tiết kiệm thời gian thao tác

- Máy có các công tắc báo động bất thường trước về đầu laser, bất thường trong quá trình cắt, bất thường áp suất khí gas thấp, bất thường nước làm mát nguồn giúp làm giảm nguy hiểm tiềm ẩn, cải thiện hiệu quả xử lý sự cố

- Đầu laser sẽ giữ khoảng cách nhất định với phôi cắt, với DC cắt nên làm giảm rủi ro va chạm. Nó sẽ ngừng cắt khi va chạm tấm. Hệ thống radar 360 độ sẽ thấy trước và phát hiện bất kỳ chướng ngại vật nào, trục Z có tốc độ cao sẽ tránh chướng ngại vật ngay lập tức trong trường hợp va chạm.

- Máy sử dụng hệ thống dẫn khí: của SMC Nhật Bản

- Máy có chất liệu khung máy: Bằng thép đúc



Độ dày cắt lớn nhất phụ thuộc vào công suất nguồn laser:

Nguồn Laser 1KW: Độ dày cắt lớn nhất Thép Carbon 10mm/ Inox 6mm

Nguồn Laser 2KW: Độ dày cắt lớn nhất Thép Carbon 16mm/ Inox 8mm

Nguồn Laser 3KW: Độ dày cắt lớn nhất Thép Carbon 20mm/ Inox 10mm

Nguồn Laser 4KW: Độ dày cắt lớn nhất Thép Carbon 22mm/ Inox 12mm



Ưu điểm của Máy Cắt Laser Fiber cắt kim loại tấm và ống MTA-1530:

- Chi phí vận hành thấp (mức tiêu thụ điện chỉ bằng 20% ​​-30% so với laser Co2), Chi phí bảo trì rất thấp.
- Tốc độ cắt nhanh (nhanh hơn 2-3 lần so với laser Co2)
- Chế độ cắt tự động, có thể cắt bất kỳ hình dạng nào một cách nhanh chóng và liên tiếp, đáp ứng nhu cầu công nghiệp hóa
- Bàn máy cắt laser được thiết kế để đảm bảo sự ổn định và chính xác cho công việc tốc độ cao.
- Hệ thống chuyển động của dẫn hướng tuyến tính và bánh răng chính xác, được ghép nối với động cơ servo tiên tiến, được điều khiển bởi Phần mềm CYPCUT đảm bảo độ chính xác của công việc.
- Phần mềm tương thích với Win7, Win10, tương thích với các công cụ thiết kế như CorelDraw và CAD đơn giản và dễ sử dụng.
- Cổng USB cắm trực tiếp, máy cắt theo file cắt trong usb mà không cần kết nối máy tính.
