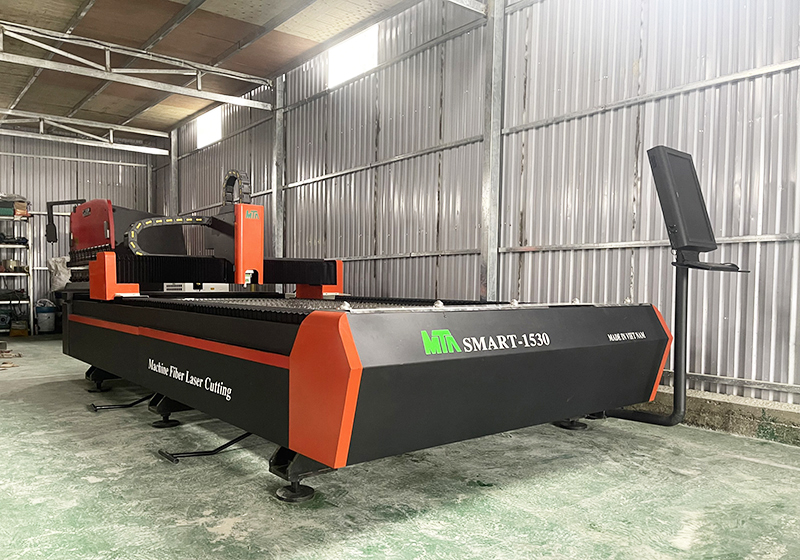

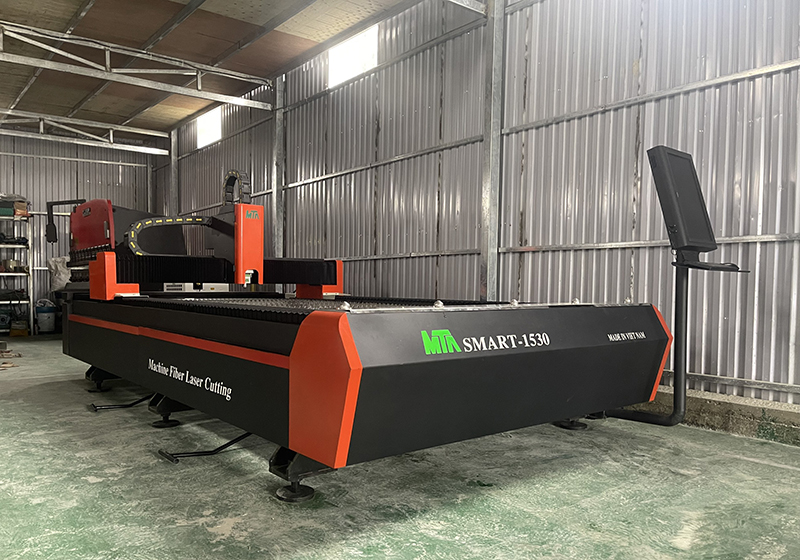

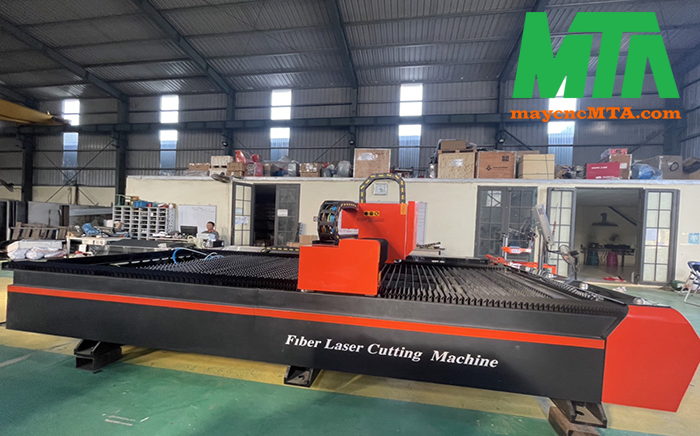

Máy Cắt Laser Fiber MTA-1530 3mx1.5m cắt kim loại

     Máy cắt laser fiber là gì? Máy cắt laser fiber là loại máy cnc hiện đại dùng để cắt kim loại dựa trên sức nóng của tia laser. Tia laser sẽ được bắn ra từ nguồn laser. Tia laser được hội tụ thành chùm tia laser có mật độ công suất cao thông qua hệ thống quang học. Chùm tia laser chiếu vào bề mặt của phôi để phôi đạt đến nhiệt độ nóng chảy hoặc nhiệt độ sôi, trong khi khí áp suất cao phù hợp với chùm tia sẽ thổi bay kim loại nóng chảy hoặc hóa hơi. Với sự chuyển động của chùm tia trên tấm phôi, vật liệu cuối cùng được cắt và xẻ rãnh theo file cắt

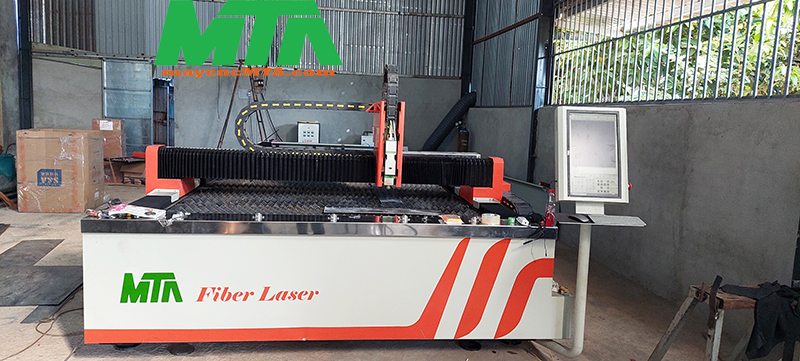

     Máy Cắt Laser Fiber MTA-1530 Smart 3mx1.5m có hiệu suất cao, tốc độ nhanh, cắt chính xác, tuổi thọ cao, được khách hàng tin dùng và đánh giá cao.

Máy Cắt Laser Fiber có cấu tạo:

- Khung máy: Hàn mộng từ kim loại tấm

- Nguồn cắt Fiber Laser: Max Photonic/ IPG (khách hàng tự chọn) 1KW, 1.5KW, 3KW, 6KW, 12KW...

- Đầu cắt tự động điều chỉnh tiêu cự: RAYTOOLS Thụy Sỹ, có khả năng chống va đập, phản ứng tốc độ cao với độ mấp mô của phôi cắt

- Hệ thống điều khiển: Hệ thống điều khiển máy laser fiber chuyên dụng, thiết kế giao diện trực quan dễ sử dụng

- Màn hình hệ thống điều khiển: 20 inches

- Driver và động cơ: AC Servo YASKAWA

- Bánh răng và hộp số: INDEC – SHIMPO

- Van điều chỉnh áp suất khí tự động: SMC Nhật

- Van điều chỉnh điện từ: AIRTAC Đài Loan

- Van điều chỉnh khí gas cắt Nitơ: AIRTAC Đài Loan

- Thanh ray con trượt: TBI – Đài Loan

- Két nước làm mát đầu cắt Laser: SA – Trung Quốc tự động làm mát cho nguồn cắt và mỏ cắt

- Hệ thống điều hòa cho tủ điện

- Hệ Thống hút bụi đảm bảo an toàn sức khỏe cho người vận hành

- Quạt ly tâm

- Bình bơm dầu tự động, tự động bôi trơn ray trượt, thanh răng, đảm bảo máy hoạt động trơn tru

- Đầu bép tiết kiệm khí gas

- Tay cầm điều khiển từ xa thuận lợi thao tác

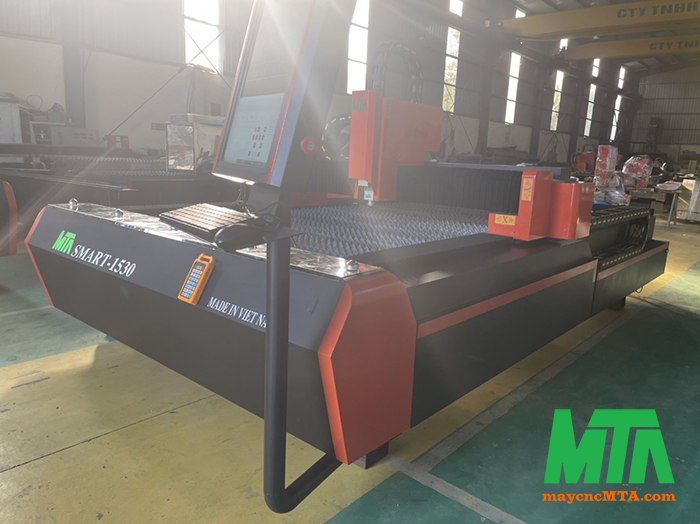

Máy Cắt Laser Fiber MTA-1530 Smart có thông số kỹ thuật:

- Hành trình hiệu dụng của máy: (Dài * Rộng * Cao) 3050mm*1525mm*120mm

- Kích thước máy (Dài * Rộng * Cao) 4300*2255*1650mm

- Tốc độ di chuyển không tải tối đa: 80m/phút

- Gia tốc tối đa: 1G

- Độ chính xác vị trí chuyển động máy: +0.05mm

- Độ chính xác cắt vuông 30mm với chiều dày tôn 1mm:  sai số < 0.06mm

- Màn hình hiển thị : 20inches

- Nguồn điện cung cấp: 3P-380VAC/50Hz

- Tổng công suất máy: 39.4KVA/59.1A

- Trọng tải bàn cắt: 1 tấn

- Tổng trọng lượng máy: 4 tấn

Máy Cắt Laser Fiber có các chức năng:

- Công nghệ thực hiện đục nhiều giai đoạn

- Dữ liệu cắt chuyên nghiệp được lưu sẵn trong hệ thống, cắt đẹp với tốc độ cao

- Tự động điều chỉnh áp suất khí cắt

- Chức năng thông minh chống rung khi cắt cạnh góc của tấm

- Thổi sỉ và làm mát lỗ đục
- Nhắc nhở thời gian bảo trì bảo dưỡng

Máy Cắt CNC Laser Fiber có cấu hình:

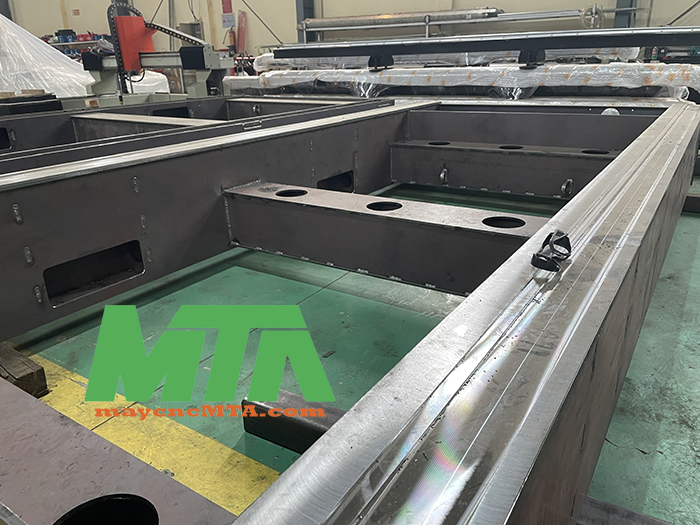

Khung máy nặng, chắc chắn và chính xác

     Máy cắt laser fiber có đặc điểm cắt gia công kim loại rất nhanh nên kỹ thuật thiết kế khung là cực kỳ quan trọng. Máy MTA được thiết kế khung hàn mộng bằng thép tấm dày từ 10-20 li được gia công trên máy laser công suất lớn.

    Các tấm kim loại dày được cắt mộng chính xác để hàn lên khung máy với khối lượng trọng tải máy 15mx3m là 4 tấn. Chúng tôi hàn hoàn toàn là hàn mộng, hàn mộng khác hoàn toàn hàn ghép. Đặc điểm của hàn mộng là các liên kết hàn được khóa cứng với nhau tạo nên kết cấu chắc chắn và vững chãi hơn rất nhiều so với hàn ghép bằng thép tấm hoặc một số đơn vị hàn ghép từ thép hộp do vậy khung sẽ không đảm bảo.

     Lưu ý thứ 2 khi máy laser fiber hoạt động, nhiệt độ trong khung máy rất cao vì tia laser chui xuống dưới làm nóng không khí bên trong, toàn bộ thiết kế của MTA có hệ thống cách nhiệt cho khung, do đó giảm tối đa hiện tượng tác động của nhiệt lên khung, khung máy không bị giãn nở, đảm bảo độ chính xác sau thời gian dài sử dụng.

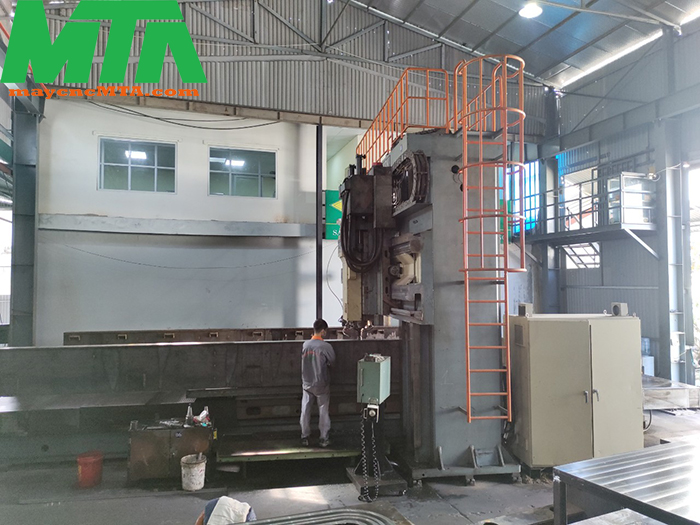

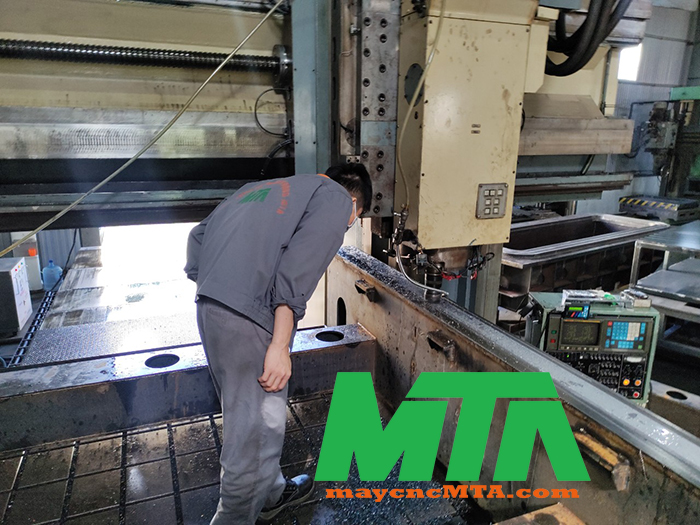

     Khung máy sau khi giảm ứng suất biến dạng bên trong kim loại, ổn định cấu trúc khung máy sẽ được phay tinh trên máy phay CNC công nghiệp khổ lớn nhằm đảm bảo khung máy có độ chính xác, song song tuyệt đối.

Máy cắt laser fiber có hệ thống truyền động thanh trượt Đài Loan chất lượng cao

- Để cho hệ chuyển động được chuyển động trơn tru thì hệ dẫn động rất quan trọng. Toàn bộ máy laser fiber của MTA được sử dụng thanh ray và thanh răng của Đài Loan có độ chính xác cao, bền bỉ và hoạt động trơn tru

- Máy sử dụng thanh răng nghiêng đã qua tôi nhiệt và mài phẳng đầu răng, chịu mài mòn có độ chính xác cao

- Máy sử dụng ray vuông TBI Đài Loan có độ chính xác cao, tốc độ di chuyển lớn

Nguồn cắt laser fiber có tuổi thọ trên 100.000 giờ

                   Nguồn cắt laser

Công suất nguồn laser: 1000w, 1500w, 2000w, 3000w, 4000w, 5000W, 6000W (tùy khách hàng lựa chọn)

Có 2 loại nguồn khách hàng có thể lựa chọn: Nguồn IPG của Đức (được sản xuất tại Đức/ Nga/ Mỹ) hoặc nguồn Max Photonic

- Nguồn IPG của Đức có chất lượng tốt, được tiêu thụ nhiều nhất trên thế giới hiện nay. Nguồn hoạt động ở chế độ chùm hoàn hảo, có năng lượng lớn và ổn định cao. Độ mạnh của nguồn có thể điều chỉnh trong phạm vi rộng mà không ảnh hưởng đến thông số quang học.

- Nguồn laser fiber Max Photonic chất lượng được đánh giá cao, được đông đảo khách hàng lựa chọn, chiếm 30% thị phần tại Trung Quốc, Châu Á, Châu Âu, Châu Mỹ, và các khu vực khác...

Nguồn laser fiber nói chung có đặc điểm:  tiêu thụ năng lượng thấp (chỉ bằng khoảng 20% ​​-30% laser CO2 truyền thống) giúp tiết kiện năng lượng và bảo vệ môi trường. Tỷ lệ chuyển đổi quang điện lên tới 25-30%. Tuổi thọ trên 100.000 giờ (tương đương 12 năm máy chạy liên tục). Khách hàng gần như không mất chi phí khi bảo dưỡng nguồn

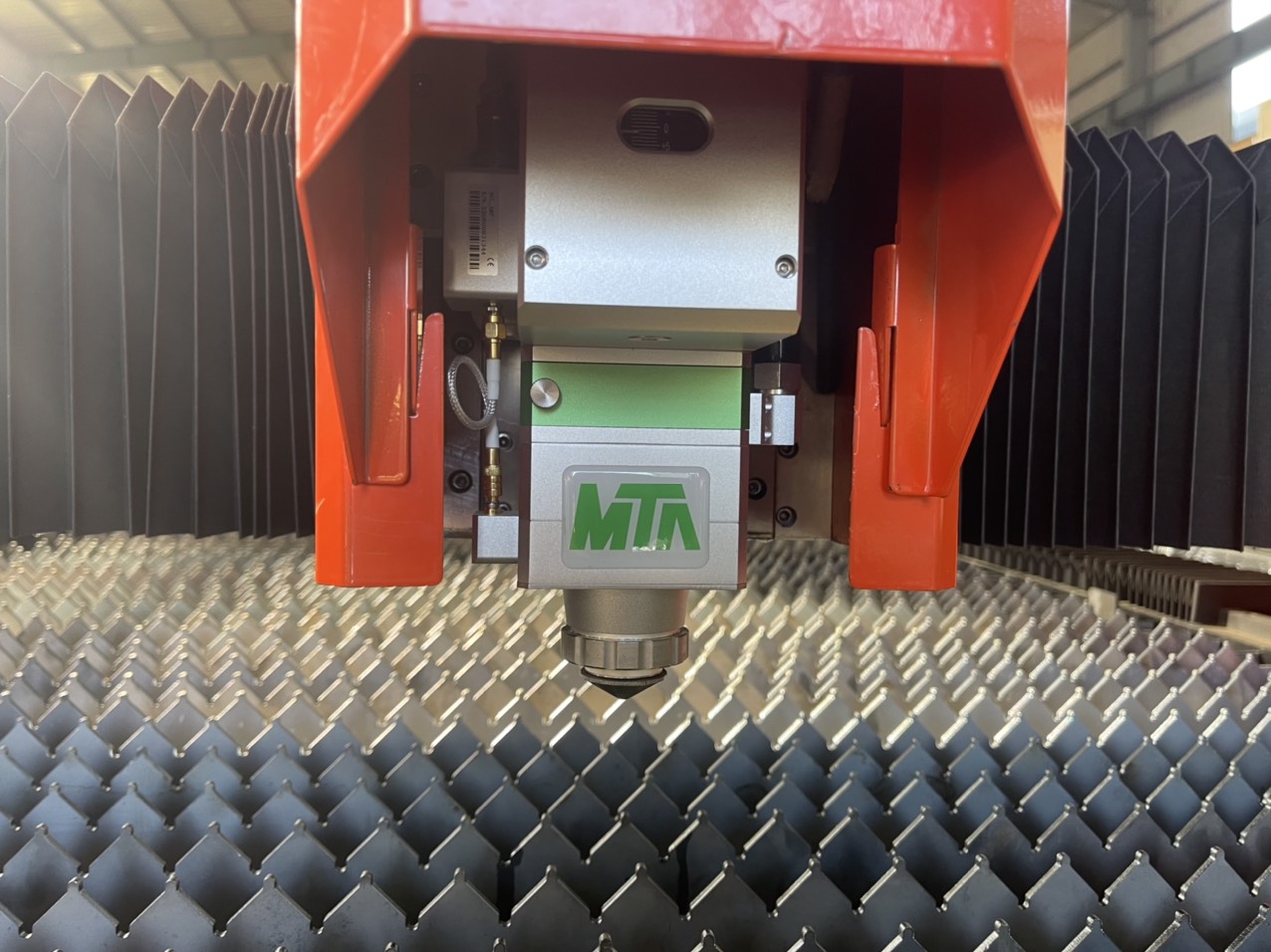

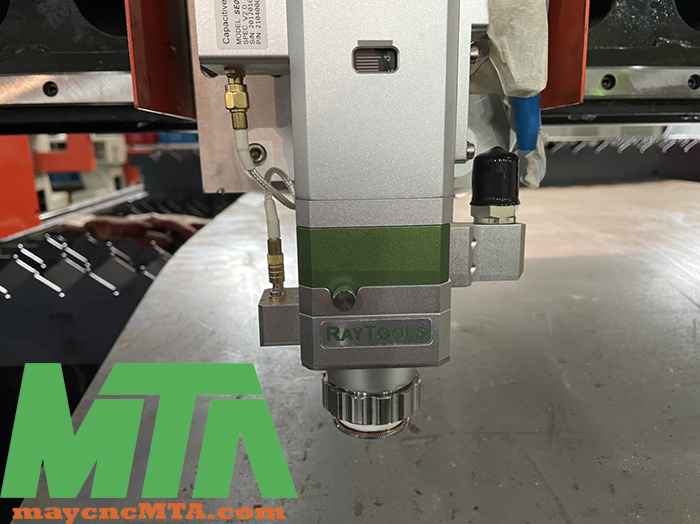

Máy cắt laser fiber sử dụng đầu cắt laser RayTools Thụy Sỹ tự động lấy nét chiều cao

Raytools là thương hiệu đầu cắt laser Thụy Sỹ nổi tiếng trên thế giới. Đầu cắt laser Raytools có chất lượng tốt, tuổi thọ cao, cho ra sản phẩm cắt sắc nét

  Đầu cắt laser RayTools tự động điều chỉnh tiêu cự bằng hệ thống điều khiển. Đầu laser sẽ được điều chỉnh tự động trong quá trình cắt, đảm bảo khoảng cách cố định từ thấu kính đến điểm gia công để đạt được chất lượng cắt tốt nhất cho các tấm kim loại có độ dày và vật liệu khác nhau. Bề mặt tấm kim loại cắt có lượn sóng, song hệ thống vẫn đảm bảo chất lượng cắt phù hợp, tránh được các lỗi cắt do bề mặt lượn sóng đồng thời bảo vệ đầu cắt không tiếp xúc với vật liệu, tránh được việc hư hỏng đầu cắt laser

 Áp dụng công nghệ hiện đại giúp thời gian đục thủng phôi ngắn, tiết kiệm được 90% thời gian đục lỗ thông thường

Hệ thống bảo vệ đầu cắt laser có chức năng chống va chạm, tự động đóng mở mỏ cắt, chịu được áp lực tốt. Chức năng tự động dừng cắt khi cần thiết sẽ bảo vệ tốt đầu cắt và giúp tuổi thọ của ống kính lâu hơn. Nó có cảm biến tự động cảm nhận điện dung từ đầu vòi cắt đến kim loại bị cắt, dữ liệu này sau đó được đưa vào Bộ điều khiển chiều cao tự động

Máy cắt cnc laser fiber sử dụng hệ điều hành máy cắt laser fiber chuyên dụng

Hệ điều hành chuyên dụng cho máy cắt laser fiber thân thiện, dễ sử dụng, có nhiều chức năng:

- Hỗ trợ Auto, CAD, Corel...

- Có khả năng thiết lập các tham số cắt trong các lớp khác nhau

- Hệ thống có chức năng bù mạch cắt chuyên nghiệp nên đường cắt chính xác

Tốc độ lấy mẫu: 1,000 lần/giây

Độ chính xác tĩnh : 0.001mm.

Độ chính xác động: 0.05mm.

Phạm vi điều chỉnh: 0-25mm.

Tín hiệu truyền mạnh không bị nhiễu. Chiều dài truyền tín hiệu lên đến 100 m.

Hỗ trợ nâng cấp trực tuyến.

Cảnh báo cho hệ điều khiển trung tâm khi vượt ra ngoài đường cắt

Hỗ trợ dò tìm cạnh và cạnh tròn tự động.
Quy trình hiệu chỉnh một cú nhấp chuột, hoạt động thuận tiện, nhanh chóng và dễ dàng. Tự động cân chỉnh quá trình

Hỗ trợ nhảy cóc và phân đoạn đột lỗ.

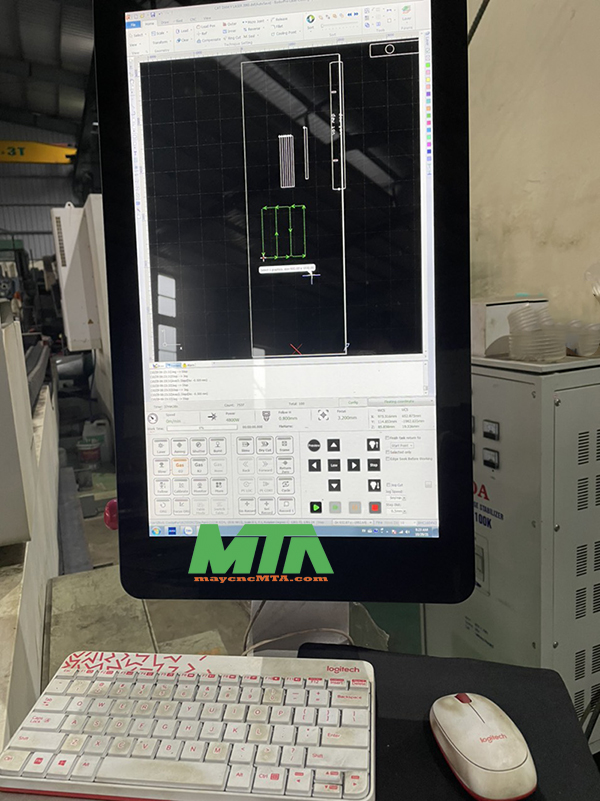

Giao điện điều khiển của máy trực quan sinh động, dễ sử dụng cho thợ vận hành

Máy Cắt CNC Laser Fiber sử dụng hệ thống động cơ Servo Yaskawa Nhật Bản

- Một phần rất quan trọng trong máy cắt laser fiber là hệ thống chuyển động của máy. Máy cắt MTA luôn sử dụng các động cơ servo thương hiệu Nhật Bản. Các động cơ được liên kết với hộp số của hãng Indec - Shimpo Nhật Bản. Đặc điểm của hộp số là có độ bù nhiệt và tự bôi trơn trong quá trình sử dụng do vậy hệ thống cơ khí luôn hoạt động với tốc độ cao nhưng vẫn đảm bảo độ trơn tru, độ chính xác, cho đường cắt sắc, mịn

- Máy cắt Laser fiber sử dụng động cơ servo Yaskawa đảm bảo khả năng định vị cực kỳ chính xác. Động cơ này có thể tăng tốc nhanh chóng và phương pháp điều khiển vòng kín làm cho máy hoạt động trơn tru mà vẫn chính xác. Đây là loại động cơ chất lượng cao dùng cho máy laser cao cấp

- Động cơ servo trục X: 1 bộ, trục Y: 2 bộ, trục Z: 1 bộ


Hộp số bánh răng hành tinh  INDEC – SHIMPO được lắp cho trục X, Y của máy giúp bảo vệ truyền động và giữ cho máy hoạt động trơn tru. Hộp số bánh răng hành tinh MTA sử dụng có độ chính xác cao, hoạt động bền bỉ, tuổi thọ lâu dài, có công nghệ bù nhiệt theo trục và có chức năng không bị rò rỉ dầu, nó tự bôi trơn suốt đời

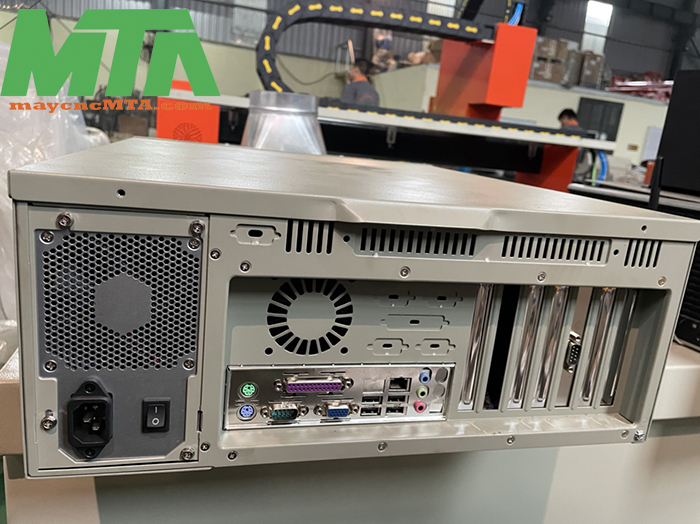

Máy cắt laser dùng máy tính công nghiệp Advantech

Là dòng máy tính tối ưu dùng cho máy cắt laser fiber kim loại, được thiết kế vỏ chuẩn rackmount 4U chuyên dụng cho các ứng dụng để lắp tủ rack. Máy tính IPC-610 sử dụng tại các nhà máy sản xuất tự động, trạm thu phí, bãi xe thông minh, tự động hóa…

Sự khác biệt của máy tính công nghiệp IPC-610 với dòng máy tính văn phòng ở chỗ máy tính có thể hoạt động liên tục 24/24h tại môi trường làm việc khắc nghiệt như: ngoài trời, nhiệt độ cao (0-50oC), rung, sốc, bụi bẩn…với thời gian sống trung bình từ 5 năm trở lên.

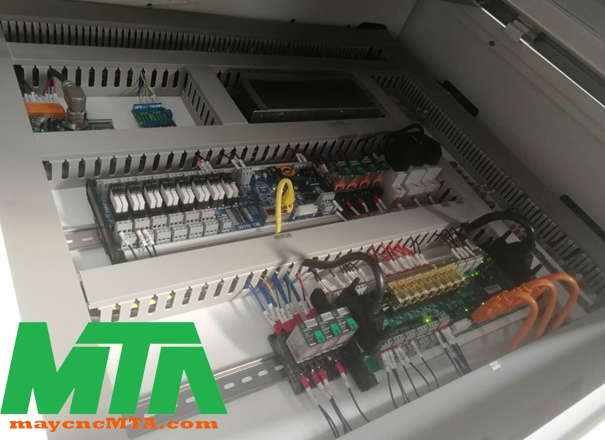

Máy cắt laser fiber có các thành phần chính của tủ điện là sản phẩm của các thương hiệu nổi tiếng

Các thành phần chính của tủ điện như Attomat, rơ le, khởi động từ của hãng Schneider Pháp có chất lượng tốt, độ tin cậy cao với đầy đủ tính năng cho máy laser fiber như bảo vệ quá dòng, quá áp, mất pha, ngắn mạch, quá mạch

Máy cắt laser fiber MTA sử dụng bộ điều khiển từ xa thuận tiện cho thao tác

Bộ điều khiển không dây thuận tiện và tiết kiệm thời gian thao tác, nó có thể định vị nhanh chóng và dễ dàng cả ba trục X, Y, Z của máy. Bộ điều khiển từ xa cũng cho phép truy cập trực tiếp vào các chức năng tìm kiếm độ dài tiêu cự tự động, thanh lọc khí phụ trợ, tạo đường viền, tạm dừng và dừng.

Bộ điều khiển từ xa có nam châm, có thể treo ở bất cứ đâu trên máy

Máy cnc laser fiber hệ thống điều hoà công nghiệp cho tủ điện

- Toàn bộ máy cắt laser của MTA sản xuất luôn được trang bị hệ thống điều hòa công nghiệp để đảm bảo môi trường hoạt động lý tưởng cho máy. Điều kiện nhiệt độ và độ ẩm luôn luôn đảm bảo cho nguồn cắt, máy tính và hệ điều khiển servo cho tuổi thọ lâu bền

- Điều kiện thời tiết của Việt Nam nắng nóng, ẩm thấp theo mùa nên các linh kiện điện tử rất dễ hư hỏng. Nên việc lắp điều hoà là bắt buộc cho một hệ thống ổn định và bền bỉ.

Máy cắt laser fiber sử dụng van điều tiết SMC của Nhật Bản

Trong máy laser fiber, một phần rất quan trọng để quyết định đường cắt đẹp của máy là hệ thống điều khiển áp suất khí. Quá trình đột và cắt diễn ra luân phiên và liên tục do đó áp suất cũng thay đổi liên tục theo quá trình đó. Máy cắt laser của MTA dùng van thương hiệu nổi tiếng SMC Nhật Bản. Van SMC điều khiển áp suất luôn duy trì một áp suất ổn định và chính xác do vậy tạo ra đường cắt đều và đẹp cho sản phẩm cắt của máy, tiết kiệm khí cắt.

Máy cắt cnc laser fiber có hệ thống làm mát bằng nước tự động

Hệ thống làm mát bằng nước được thiết kế riêng cho máy cắt laser fiber, tự động giữ cho nhiệt độ của đầu cắt và nguồn cắt laser ở mức tiêu chuẩn, đảm bảo đầu cắt và nguồn cắt không bị hư hỏng. Khi nhiệt độ nước cao hơn nhiệt độ quy định, Hệ thống làm mát bằng nước sẽ tự động làm lạnh, khi nhiệt độ nước dưới nhiệt độ quy định, nó sẽ tự động dừng lại

Máy cắt laser fiber có hệ thống hút bụi ly tâm

Hệ thống hút bụi giúp làm sạch môi trường làm việc trong quá trình cắt, bảo vệ sức khỏe của người vận hành. Đồng thời hệ thống hút bụi sẽ hạn chế các bụi kim loại bay vào hệ thống điều khiển và bi trượt của máy

Video giới thiệu chi tiết máy cắt Laser Fiber MTA

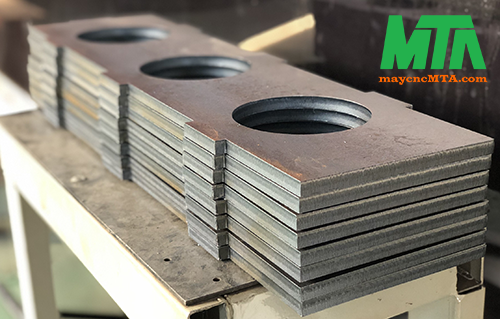

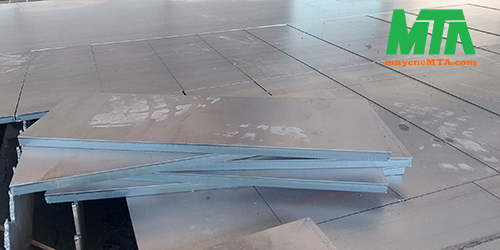

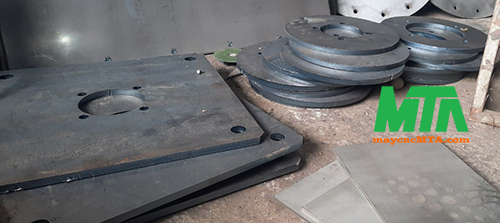

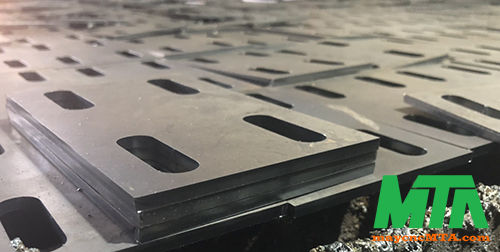

Sản phẩm của Máy Cắt Laser Fiber

Ứng dụng của máy cắt laser fiber

- Cắt hoa văn trong xây dựng, hoa văn cửa cổng, cầu thang, lan can, vách ngăn...

- Các sản phẩm sắt mỹ thuật: đèn, tranh hình nghệ thuật,,,

- Cắt các chi tiết máy

- Cắt các sản phẩm cho ngành chế tạo máy, chế tạo ô tô, ngành y tế, quảng cáo...

Ưu điểm khi gia công bằng máy Laser Fiber

Cắt kim loại bằng máy cắt laser có nhiều ưu điểm: Độ chính xác cao, cắt nhanh, máy tự động cắt hình theo file cắt mà không bị giới hạn mẫu cắt, nét cắt mịn, chi phí vận hành máy thấp

- Máy cắt laser fiber có tốc đô cắt nhanh, năng suất cao, đường cắt không có bavia nên không phải gia công lại, tiết kiệm thời gian và chi phí

- Vùng bị ảnh hưởng nhiệt nhỏ, vết cắt nhỏ, từ 0.1mm0.3mm

- Máy cắt laser fiber có thể gia công được các chi tiết phức tạp, yêu cầu chính xác cao

- Chất lượng đường cắt tốt, đảm bảo tính đồng đều giữa các sản phẩm, sai số rất nhỏ, phù hợp sản xuất với số lượng lớn

- Có thể cắt được các tấm phôi có độ dày khác nhau một cách dễ dàng

- Tiêu thụ năng lượng thấp, chi phí vận hành máy thấp, tiết kiệm lao động

-  Độ ổn định của máy cao, dễ dàng cho việc bảo trì, chi phí bảo trì thấp

Máy cắt laser fiber đang dần thay thế các phương pháp cắt kim loại truyền thống.

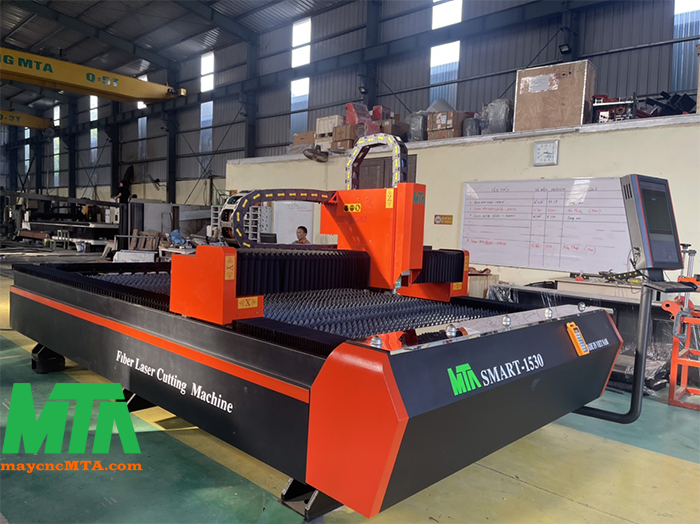

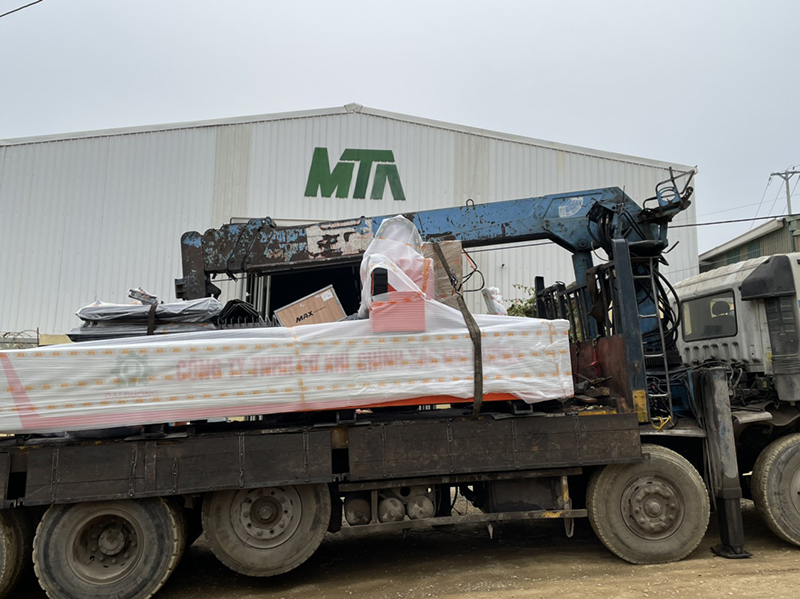

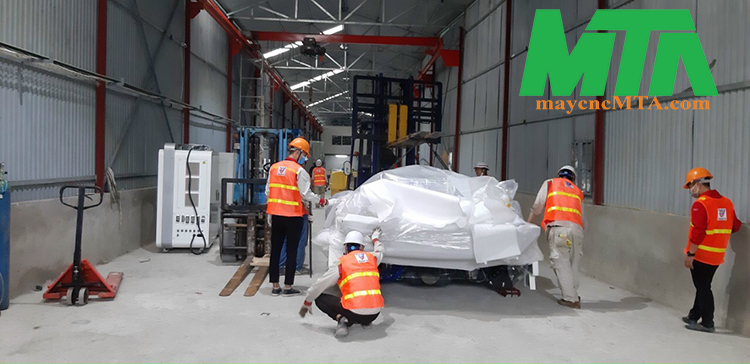

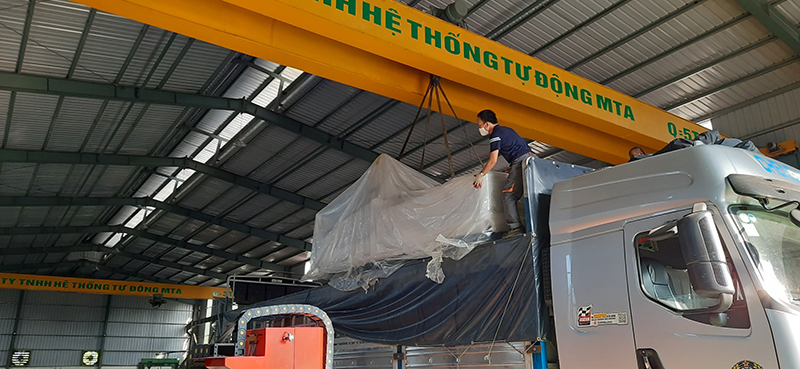

Xuất cẩu máy cắt laser fiber tại nhà máy MTA

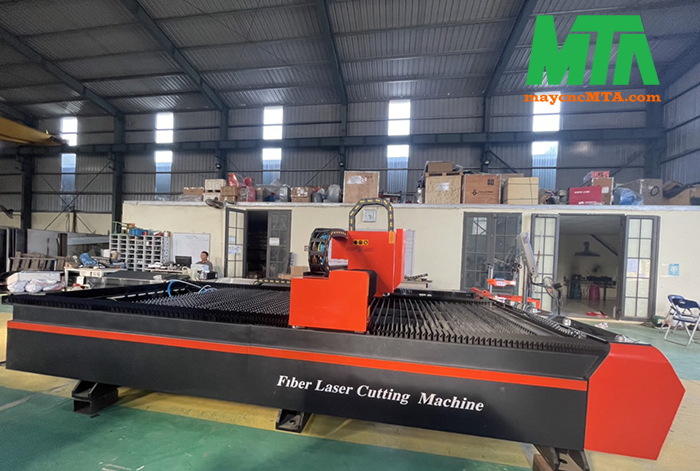

Xuất máy cắt laser fiber tại công ty MTA

VIDEO CẮT TEST SẢN PHẨM:

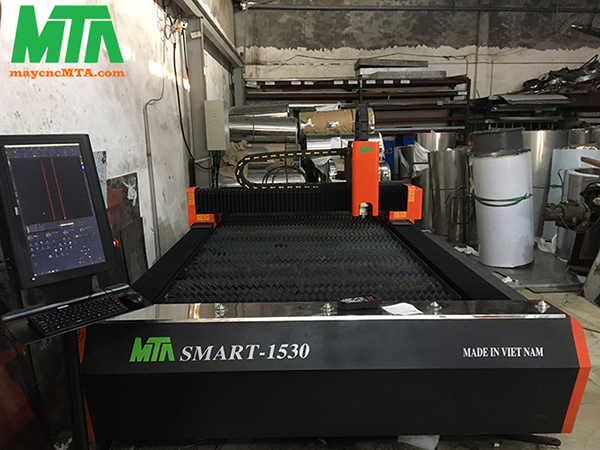

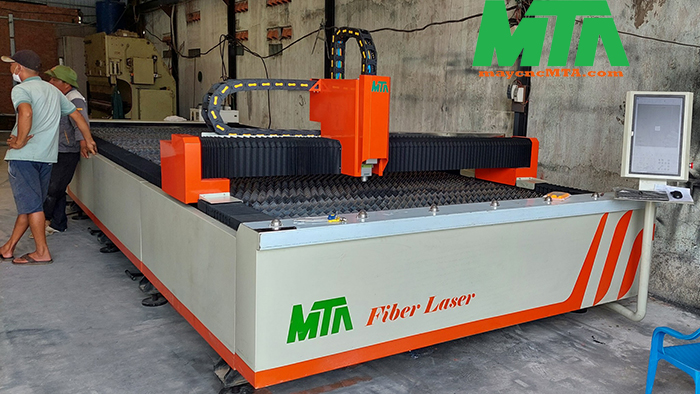

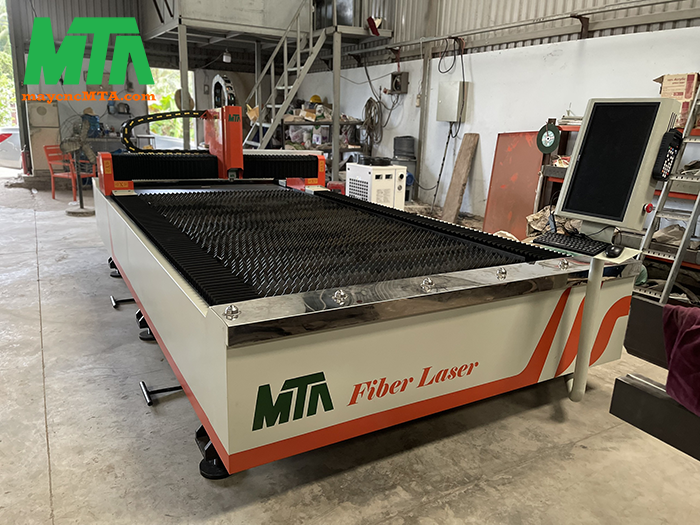

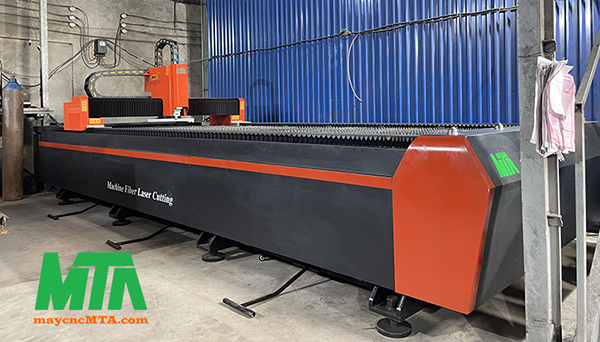

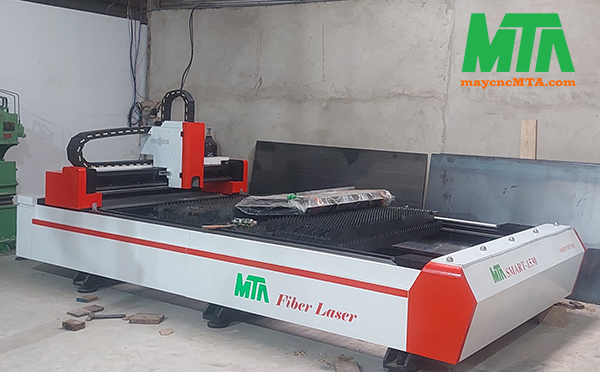

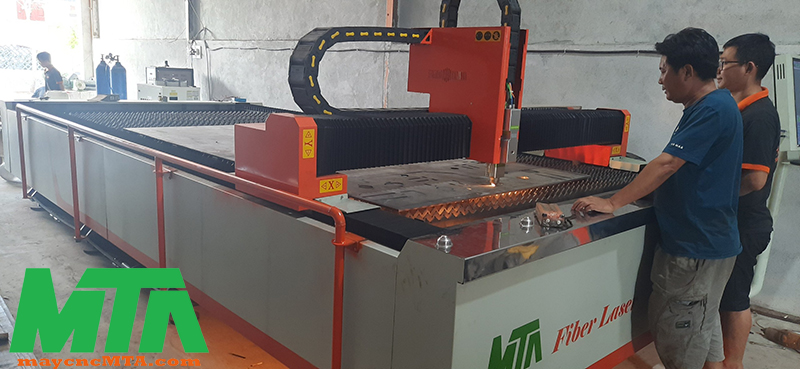

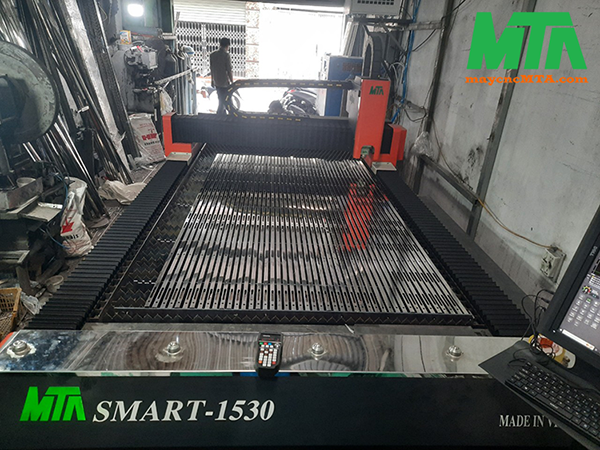

Lắp đặt máy cắt Laser Fiber MTA tại xưởng khách hàng

Máy cắt Laser Fiber MTA  được lắp đặt tại Nam Định

Một khách hàng khác tại Nam Định mua dàn máy cắt Laser Fiber thứ 2 của MTA.

Máy cắt Laser Fiber MTA 1530 được lắp đặt tại Quận 12 - TP HCM

Máy cắt Laser Fiber MTA 1530 được lắp đặt tại Hải Phòng

Máy cắt Laser Fiber MTA 1530 được lắp đặt tại Hà Nội

Máy cắt Laser Fiber MTA 1530 được lắp đặt tại Bình Phước
